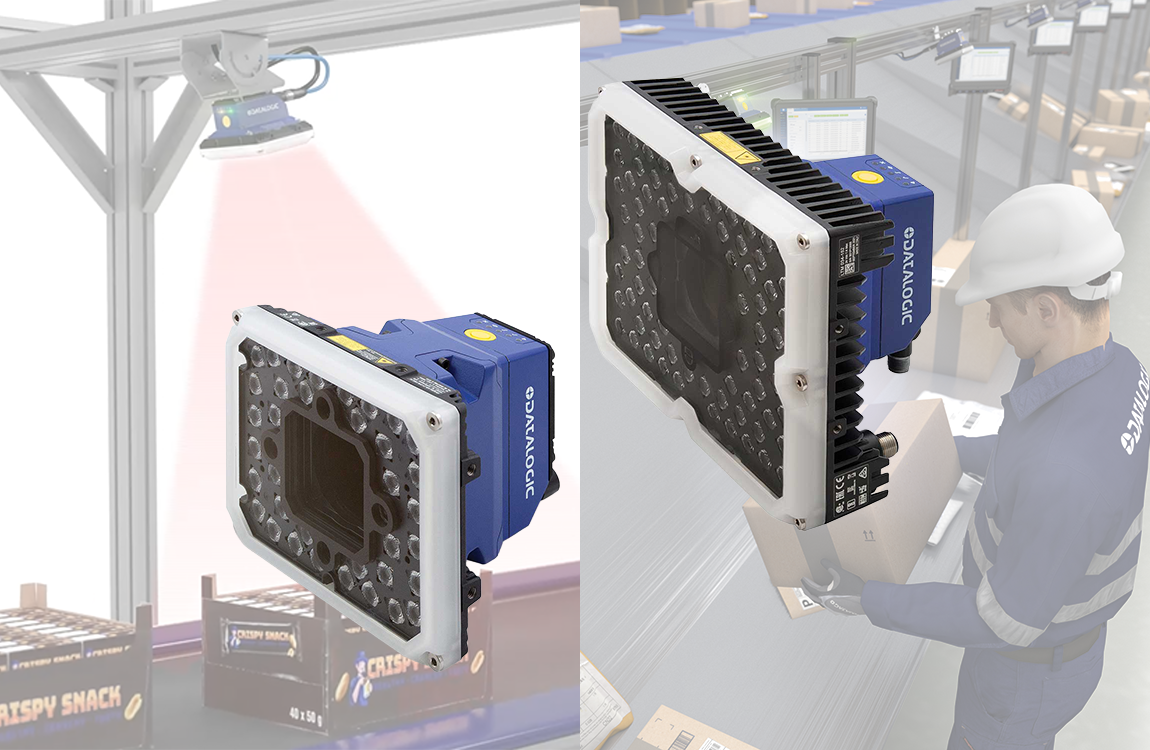

Matrix320-5MPシリーズ
高性能小型カメラスキャナ
Datalogic/データロジック
Matrix320-5MPシリーズは、広視野かつ高精度な読取を必要とする現場向けに設計された、高解像度固定式2Dコードリーダです。
5メガピクセルCMOSセンサを搭載し、微小コードや高密度DataMatrix、レーザ刻印などのダイレクトマーキング（DPM）も高い再現性で読み取ります。
8mm〜35mmのCマウントレンズと、36LED／72LEDの高輝度照明を組み合わせることで、長距離・広範囲・難読環境に柔軟に対応可能です。
Ethernet通信、IP65/IP67の堅牢設計、DL.CODE™による一元管理により、製造検査工程、品質トレーサビリティ、自動化設備への組み込みに最適です。
Matrix320-2MPシリーズとの比較検討において、より高精細・高難度な用途に応える上位モデルです。
- 特徴
- スペック
- アクセサリー
- ダウンロード
微小・高難度コードも「読める前提」で設備を設計可能

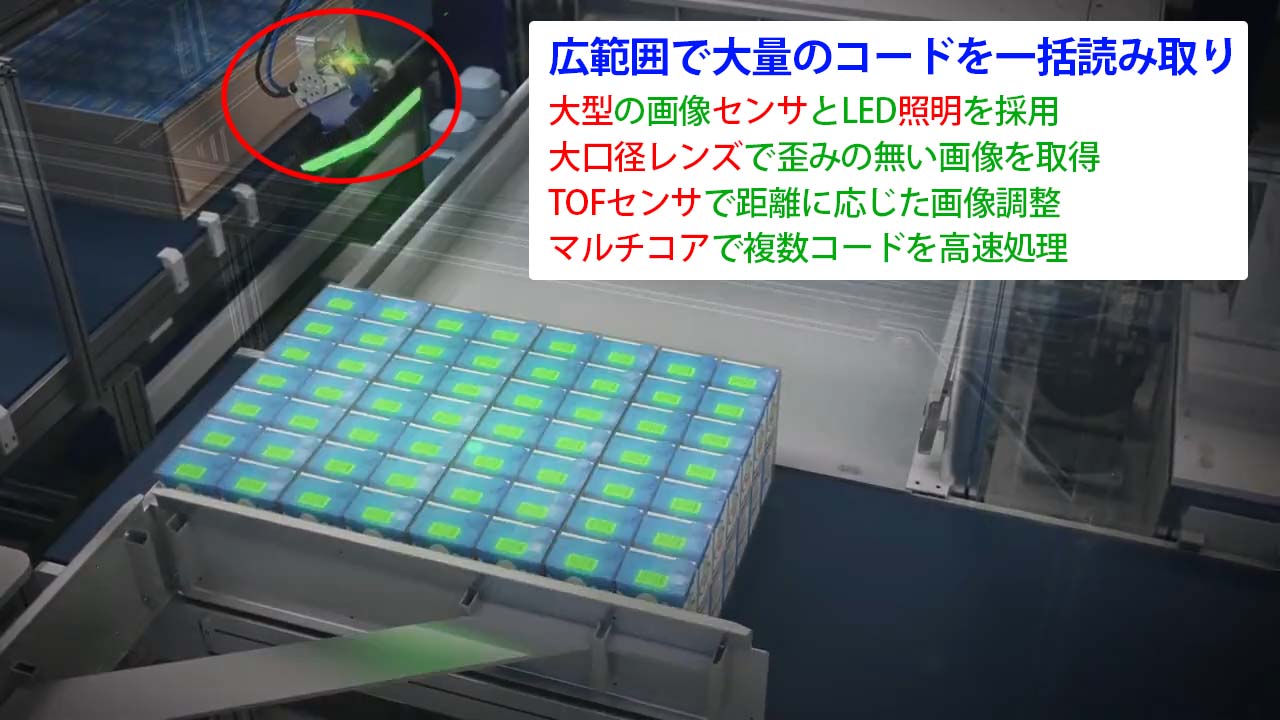

Matrix320-5MPシリーズは、5メガピクセルの高解像度CMOSセンサーを搭載し、広い視野での一括読取と微小コードの高精細認識を両立します。DPM（ダイレクトパーツマーキング）や高密度DataMatrix、低コントラストな印字にも強く、品質検査やトレーサビリティ用途に最適です。**Cマウントレンズ（8～35mm）と高輝度照明（36LED／72LED）**を組み合わせることで、長距離・広範囲・難読環境にも柔軟に対応でき、読取精度を最優先した設備構成を実現します。
**DPM（Direct Part Marking／ダイレクトパーツマーキング）**とは、製品や部品そのものの表面に直接刻印・印字されたコードのことを指します。
自動化設備に組み込み、安定稼働を長期で確保

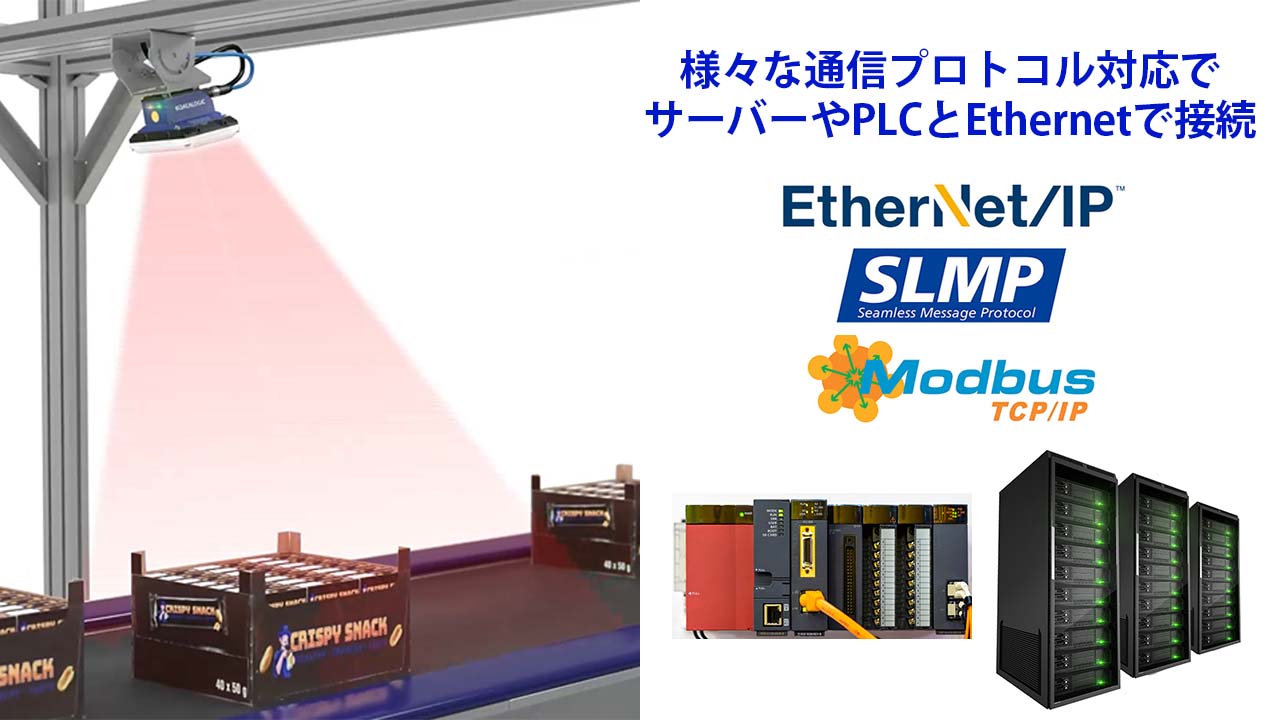

Ethernet対応（EtherNet/IP、Modbus TCP、SLMPなど）とIP65／IP67の堅牢設計により、FA機器・自動化設備・検査装置への組み込みに最適です。過酷な環境下でも安定稼働を実現し、設備全体の稼働率向上を支援します。
読み取り結果を“その場で直感的に判断”

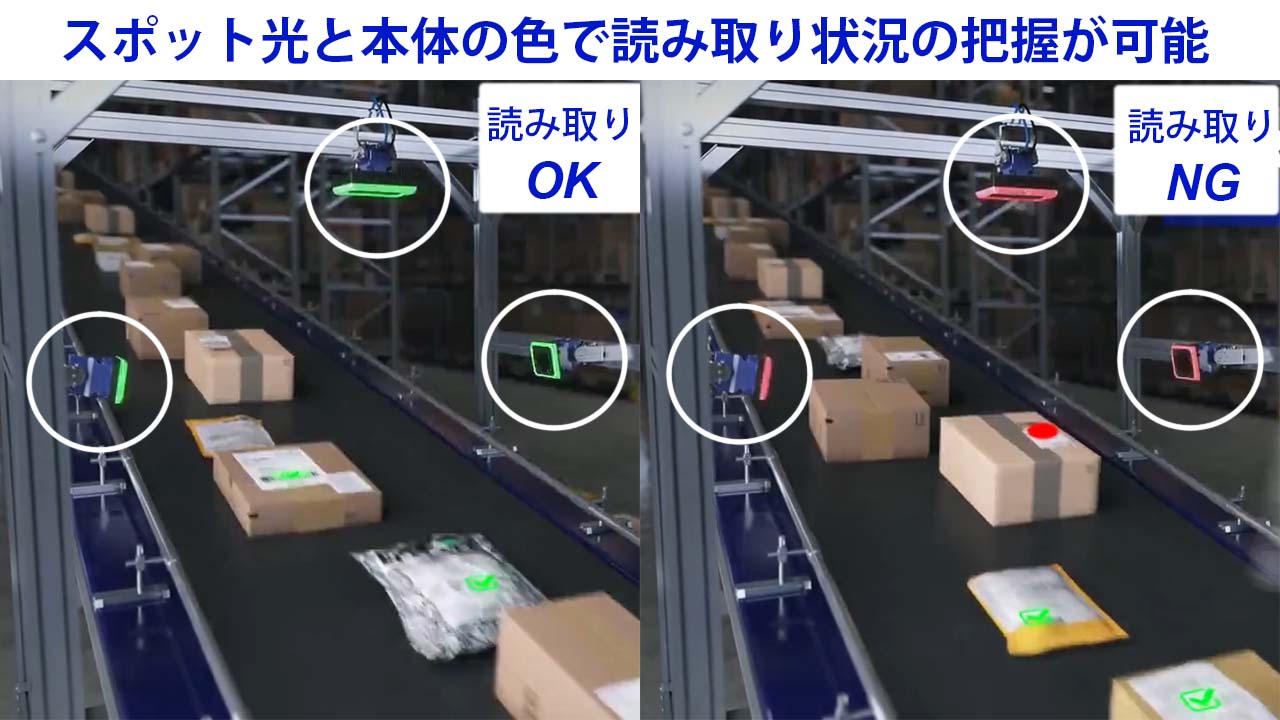

Matrix320-5MPシリーズは、グリーンスポット／レッドスポットによる視覚的フィードバックに加え、照明そのものを使ったフィードバックにも対応。作業者は結果を一目で判別でき、モニターを見続ける必要がありません。自動検査工程や人が介在する確認作業において、作業効率と信頼性を同時に高めます。
グリーンスポット機能とは？ シンプルな“緑の光”が、業務の効率化、作業者の負担軽減、誤読防止に大きく貢献します。静かでも、うるさくても、どんな現場でも使いやすい──
Datalogicのグリーンスポット機能です。
かざし読みで運用をシンプルに

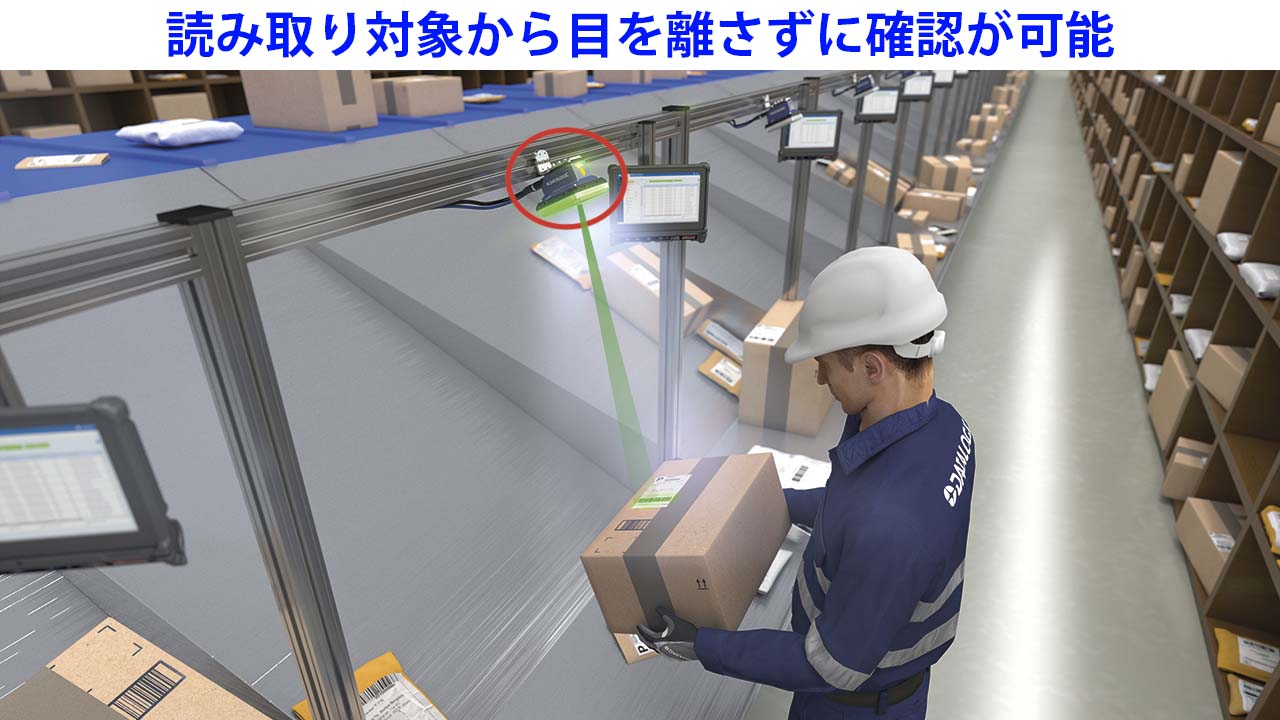

Matrix320-5MPシリーズでは、特定照明を使用することで読取エリアをグリッド表示できます。この機能により、実際の読取範囲を目視で確認しながら運用でき、かざして確認する「かざし読み」用途に最適。読取範囲の把握が直感的になり、運用中の確認作業や工程変更時の対応をスムーズに行えます。またグリーンスポット機能により読取対象物から目を離さず作業が出来るため負担軽減・効率化が可能になります。
**かざし読み**とは、読取対象をスキャナの前に「かざす」ことで、読取位置、読取範囲、実際に反応しているエリアを直感的に確認しながら運用する方法です。
現場で即調整、読取不良を減らす設定ソフト
DL.CODEは、現場でリアルタイムに調整できるバーコード読取設定ツールです。初心者でも扱いやすい直感的な操作画面により、カメラ画像を確認しながら読取条件の最適化が可能です。露光やゲインなどのパラメータ調整をその場で行えるため、読取不良の原因を可視化し、改善までスムーズに対応できます。さらに、データ出力設定や通信設定も一括管理できるため、導入から運用までの効率化に貢献。読取精度の向上と安定稼働を実現し、現場の省人化やトレーサビリティ強化を支援するソフトウェアです。
利用シーン
① 微小なDataMatrixや高密度QRコードを、高精度に読み取る必要がある製造検査・品質管理工程。
② レーザ刻印やドットピン刻印など、DPMコードの再現性ある読取が求められるトレーサビリティ用途。

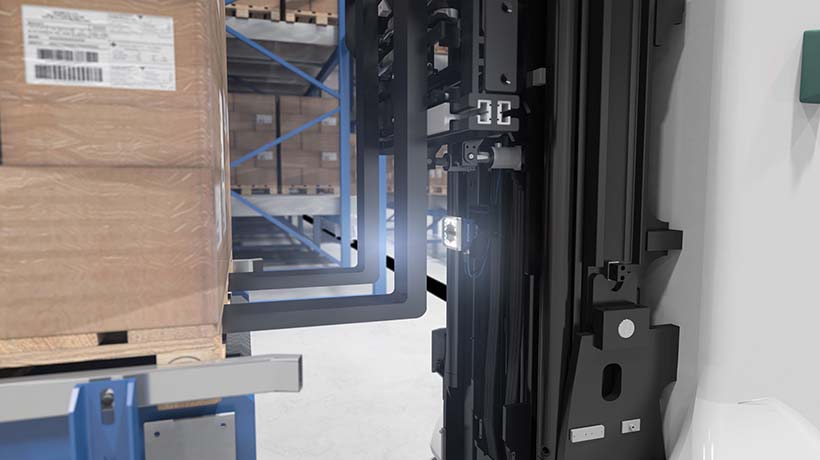

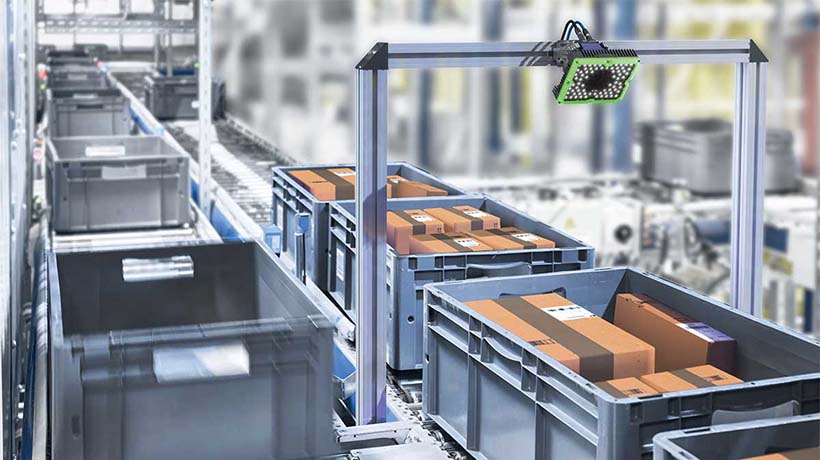

③ 広い視野を確保しつつ、設備から距離を取って安装したい大型装置・自動化ラインでの固定読取。

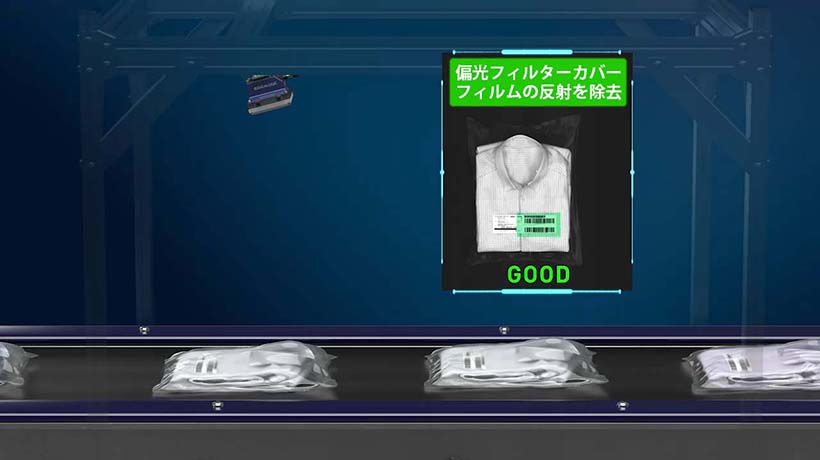

④ ワーク表面の反射や材質差が大きく、照明やレンズを組み合わせて最適化する必要がある検査工程。
⑤ グリーンスポットや照明フィードバックで、作業者が結果を即座に判断する必要がある確認・検品作業。
⑥ 読取対象をスキャナ前にかざし、読取範囲や反応を確認しながら行うかざし読み運用による日常確認や運用チェック。
FAQ
Q. Matrix320-5MPはどんな用途に向いていますか？
A. 微小・高密度コードやDPMなど、高精度な読取が求められる検査工程や品質管理用途に最適です。広視野と高解像度を両立できます。
Q. 2MPモデルと比べた際の大きな違いは何ですか？
A. 5MPモデルは解像度と視野の広さが特長で、広範囲を一括撮像しながら微小コードも高精細に認識できる点が大きな違いです。
Q. 読み取り結果はどのように確認できますか？
A. グリーンスポット／レッドスポットに加え、照明によるフィードバックで結果を視覚的に確認できます。作業者判断を効率化します。
Q. Matrix320-5MPはかざし読み運用に対応していますか？
A. はい。グリッド表示により読取エリアを可視化でき、かざし読みで直感的に読取範囲を確認できます。
無料実機貸出サービス
現場での適合性を、まずは無料貸出機でお試しください。
私たちは、導入から安定稼働まで実務に即した体制で伴走いたします。
・現状の課題ヒアリングと運用提案
・スムーズな導入／設定フォロー
・現場での安定稼働へのサポート
貴社の現場最適化を共に実現します。お気軽にお申し込みください。
| 電源電圧 | 24VDC ± 10%、 |
|---|---|
| 消費電流(照明含む) | 0.85A max.(36LED照明タイプ)・1.3A max.(72LED照明タイプ) |
| シリアルインターフェース | MAIN:(RS232/RS422;2,400～115,200bps), AUX:(RS232;2,400～115,200bps) |
| 内部ネットワーク | ID-NET™ (最高1Mbps) |
| 通信インターフェース | Ethernet TCP/IP, UDP, FTP, EtherNet/IP, Modbus TCP, SLMP |
| 入出力信号 | 同期信号入力 (1点), プログラマブル入力 (1点),プログラマブル出力 (3点) |
| 温度特性、湿度 | 動作温度: 0℃～50℃ /保存温度: -20℃～70℃、90%以下(但し結露なきこと) |
| 耐振動、耐衝撃 | 14 mm @ 2 to 10 Hz; 1.5 mm @ 13 to 55 Hz; 2 g @ 70 to 500 Hz; 各方向2時間、30 g; 11ms;各方向3回 |
| 筐体材質、保護構造 | アルミニウム、 IP65/IP67<専用ケーブルと専用レンズカバー使用時には IP67 まで対応可能となります。> |
| 外形寸法、重量 | 115.5 x 126 x 124.8 mm、900g (36LED-コネクタ0°) / 145 x 181 x 121.5 mm、1,530g (72LED-コネクタ0° ) |
| バーコード | Code 128(GS1-128); Code 39(スタンダードとフルASCII); Code 32; MSI; Standard 2 of 5; Matrix 2 of5; Interleaved 2 of 5; Codabar; Code 93 Pharmacode; EAN-8/13-UPC-A/E(Addon 2 and Addon 5を含む); GS1 DataBarファミリー; PDF417 (スタンダードとマイクロPDF417) |
| 2Dコード | Data Matrix ECC 200(スタンダード; GS1とダイレクトマーキング); QR Code (スタンダードとダイレクトマーキング); MicroQR Code; Maxicode; Aztec Code |
| ポスタルコード | Australia Post;Royal Mail 4 State Customer;Kix Code;Japan Post;PLANET;POSTNET;POSTNET (+BB); Intelligent Mail |
| 動作モード | Continuous, One Shot, Phase Mode, PackTracK™ |
| パラメータ設定方法 | 本体とEthernet接続で専用ソフト-DL.Codeにより設定 |
| センサタイプ、フレーム速度 | CMOSタイプ, 5.0メガピクセル(2,560 X 1,936)、最高 25フレーム/秒 |
| 光学レンズ | 8mm/16mm/35mm焦点Cマウントレンズ |
| 照明、照準システム | 内蔵LED照明(36LED-赤色_白色/72LED-白色)、赤色レーザビーム |
| 表示 | Ready, Good, Trigger, Com, Status, (Ethernet Network),Good Read(Green Spot) |
-
CAB-DSXX-S
CBX100 用接続ケーブル,1m or 3m or 5m -
CAB-ETH-X-MXX
GIGA Ethernet ケーブル,M12-IP67,1m or 3m or 5m -
CAB-ETH-X-RJ
アダプタケーブル X コード → RJ45 -
CAB-LP-XX
72LED 用電源ケーブル, 3m or 5m -
CBXxxx
端子台接続BOX -
BM100
(CBX100/500/510 用) パラメータバックアップモジュール -
BM150
CBX500 用ディスプレイモジュール -
93ACC0274, Cover Polarizer LT 36L, M320 用Polarizer カバー36LED 用
93ACC0272, Cover STD LT 36L, M320 用Standard カバー36LED 用 -
93ACC0342, Cover Polarizer LT 72L M320 用偏光フィルター内蔵カバー72LED 用
93ACC0341, Cover STD LT 72L, M320 用Standard カバー72LED 用 -
BK-32-010
M320 用Pivot ブラケット -
BK-32-020
M320-72LED 用ファストブラケット -
EMK-MTX-XXX
反射ミラー, 380mm or 600mm
-
カタログ
Matrix320-5MP_リーフレット
製品の特長と仕様、アクセサリの情報をまとめたA4サイズのリーフレットです。
バージョン： PA0104-1
容量：2 MB
形式： PDF -
マニュアル
Matrix320-5MPハードウェアマニュアル
接続や設置方法、設定手順、プログラミング方法や仕様に加え、外形寸法図が含まれているリファレンスガイドです
。
バージョン： 1.10
容量： 15.3 MB
形式： PDF -
ソフトウェア
DLCODE 2.0.0_ソフトウェア
データロジック社製の固定式バーコードリーダや産業用スキャナのバーコード入力やコマンド設定によりスキャナの
各種機能や読取条件を設定できるソフトウェアです。
バージョン： 2.0.0
容量： 1.16 GB
形式： ZIP
