コンベア・搬送ライン用バーコードリーダ

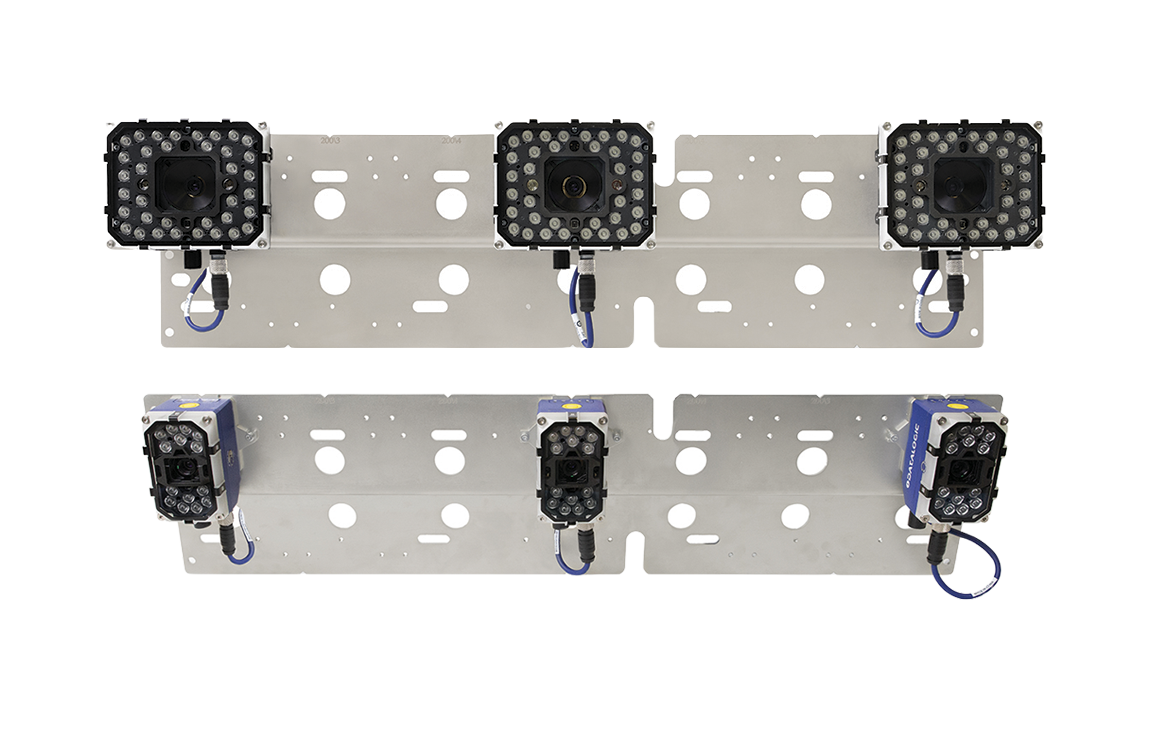

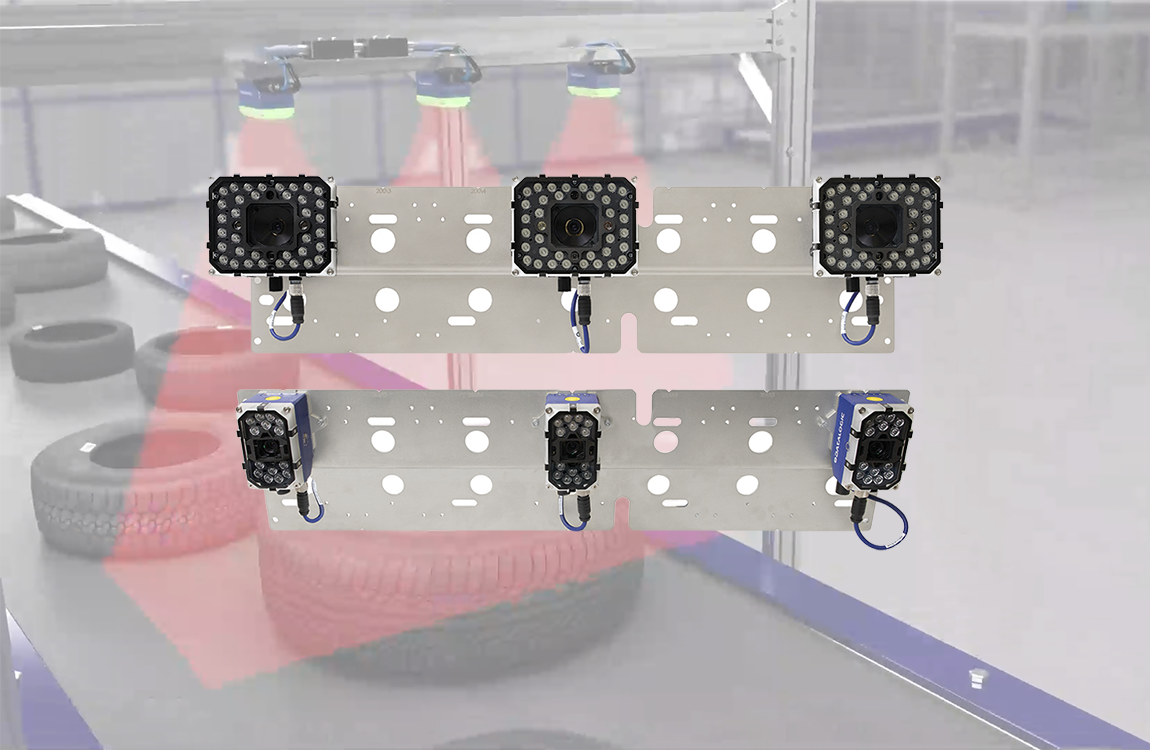

STS320シリーズ

STS320シリーズ

タイヤ読み取りスキャナシステム

Datalogic/データロジック

資料請求・価格・見積CONTACT US

無料テスト機貸出PRODUCT RENTAL

STS320シリーズは、タイヤバーコードの読み取りに特化して設計された固定式2Dコードリーダシステムです。

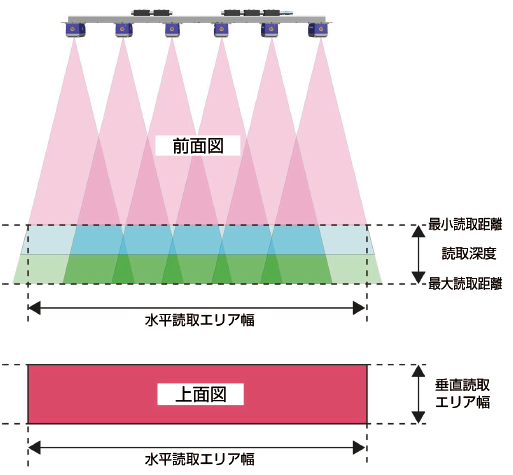

2メガピクセルセンサによる広い読取エリアと高深度性能を備え、最大1.5m/秒の高速搬送ラインでも安定した読み取りを実現します。

複数ヘッド構成により、位置ズレや個体差のあるタイヤでも高い読取率を維持します。
IP65/IP67の防塵・防滴性能に加え、ISO60068-2-43（硫化ガス耐性）対応により、タイヤ製造工程などの過酷な環境でも長期安定運用が可能です。

製造ラインの自動化、省人化、トレーサビリティ強化を目的とした比較検討に最適な産業用スキャナです。

  • 特徴
  • スペック
  • ダウンロード

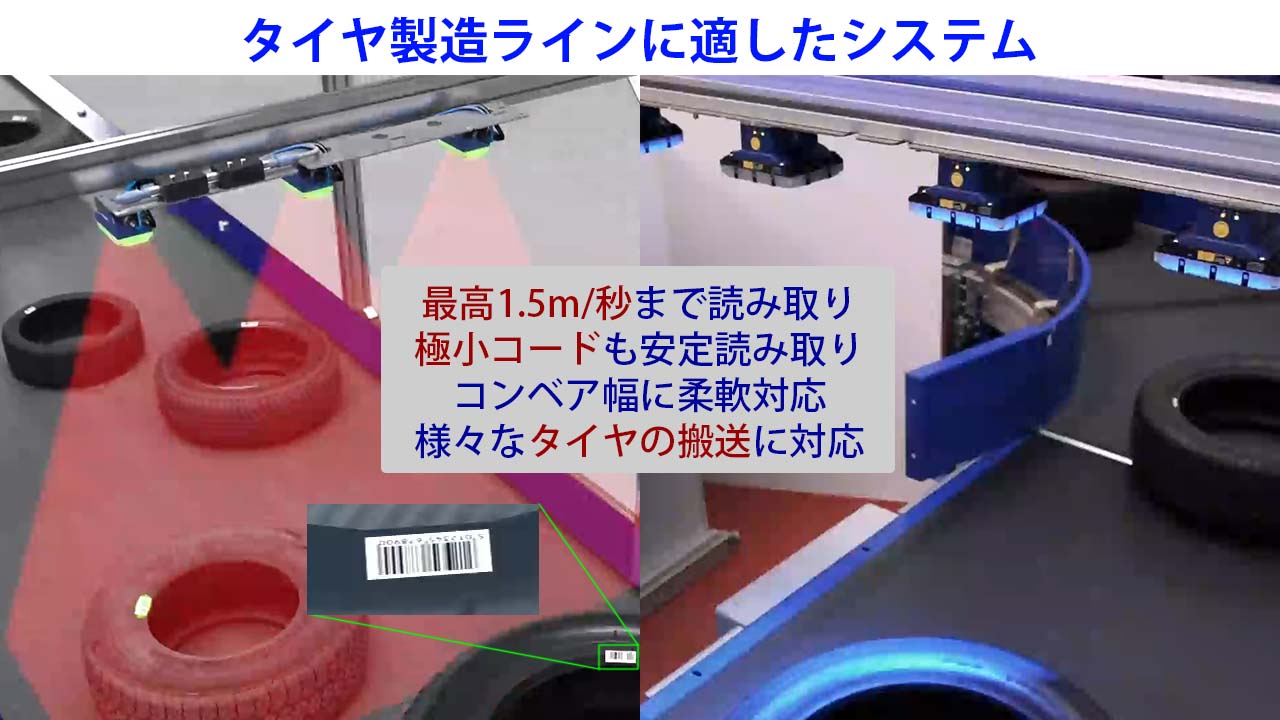

高速ラインでも読み逃さない、タイヤ専用設計による高生産性

STS320シリーズは、タイヤバーコードの読み取りに特化した専用設計により、一般的な固定式スキャナでは難しい条件下でも高い読取率を実現します。広い読取エリアと高深度性能を備え、タイヤの位置ズレやばらつきを前提とした安定動作が可能です。さらに最大60fpsの高速画像取得とマルチコアデコードにより、1.5m/秒の高速搬送ラインでも確実な読み取りを維持。ライン停止や再読取を防ぎ、生産性向上と工程安定化に大きく貢献します。

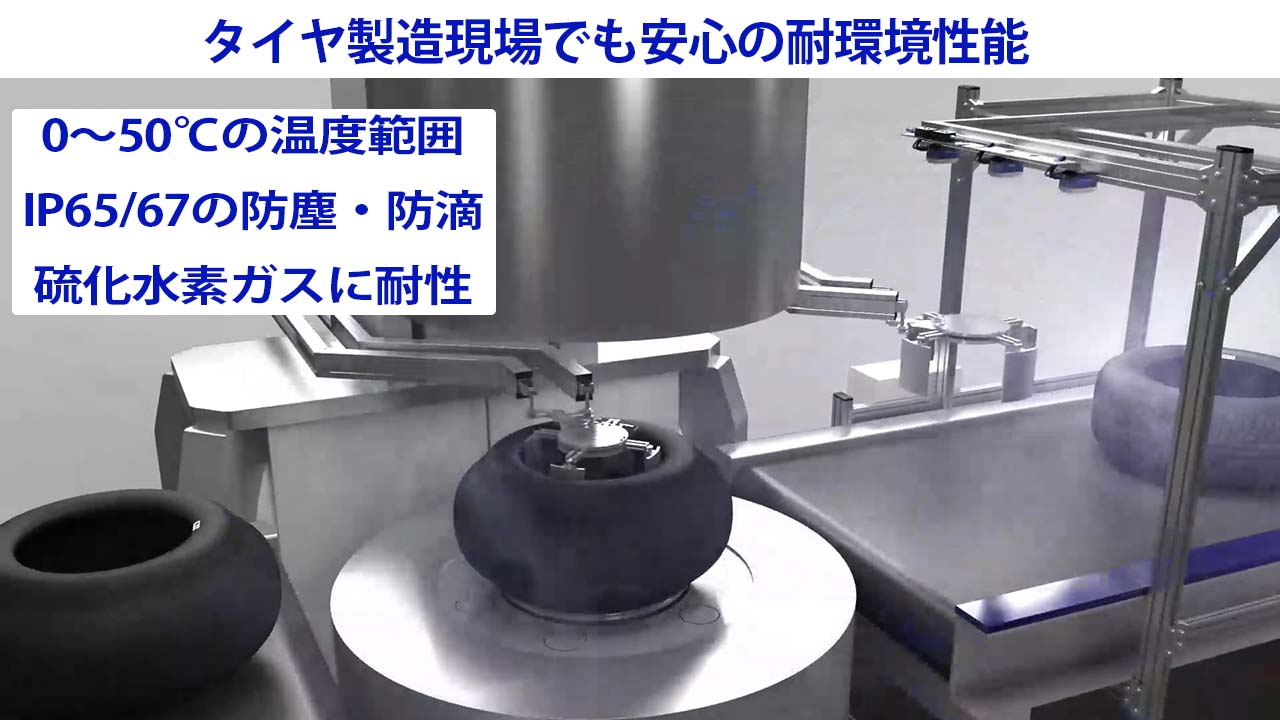

過酷なタイヤ製造現場でも安心して使える、耐環境・長期安定設計

STS320シリーズは、IP65/IP67の防塵・防滴構造に加え、ISO60068-2-43 に対応した硫化ガス耐性を備えています。加硫工程や薬品ガスが発生する環境でも性能劣化を抑え、長期間にわたる安定運用が可能です。また、動作温度範囲は0～50℃に対応しており、工場内の温度変化にも柔軟に追従。過酷な現場条件下でも「止まらない設備」として、安心して導入・運用できます。

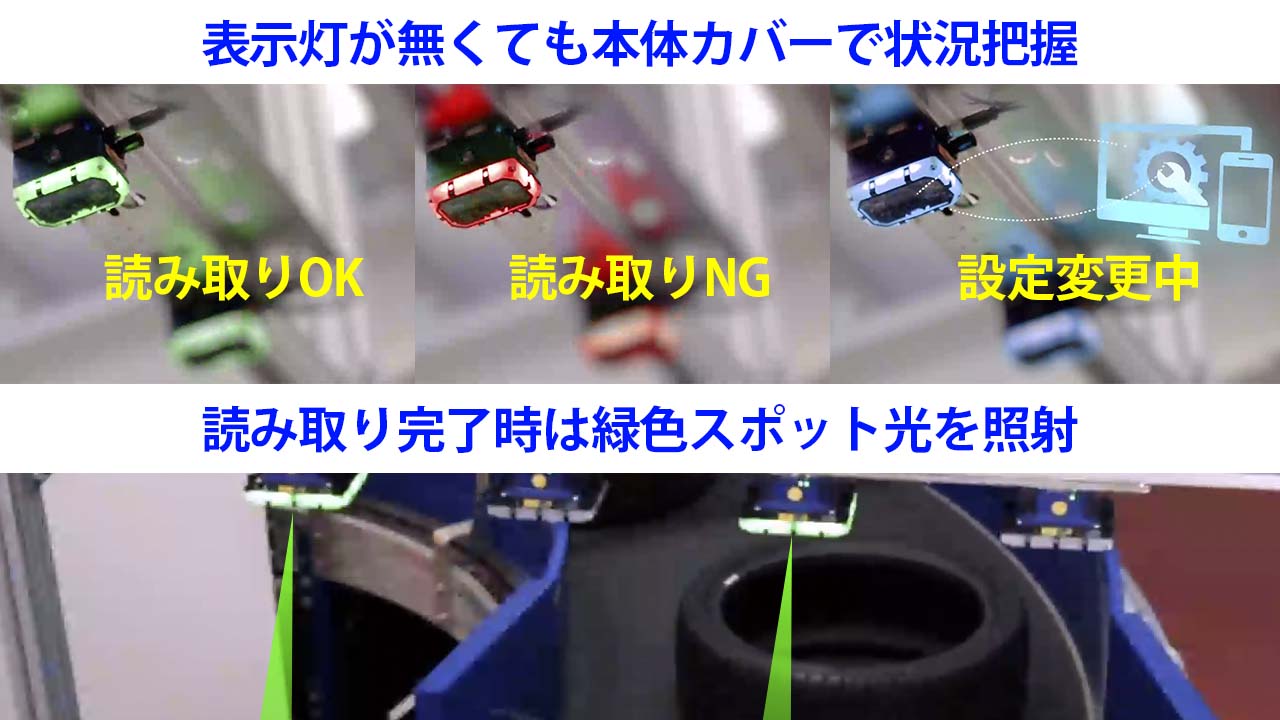

どこからでも状態が分かり、トラブルを未然に防ぐ視覚フィードバック

STS320シリーズは、360度どの方向からでも確認できるLED表示により、読取状態を一目で把握できます。読取成功・失敗やステータスを色で直感的に確認できるため、現場での判断が迅速になります。さらに**Green Spot（グリーンスポット）**に対応しており、正常読取時に投影される視覚的な合図により、離れた位置からでも確認が可能です。これにより作業者の確認負担を軽減し、工程トラブルの早期発見と未然防止に寄与します。

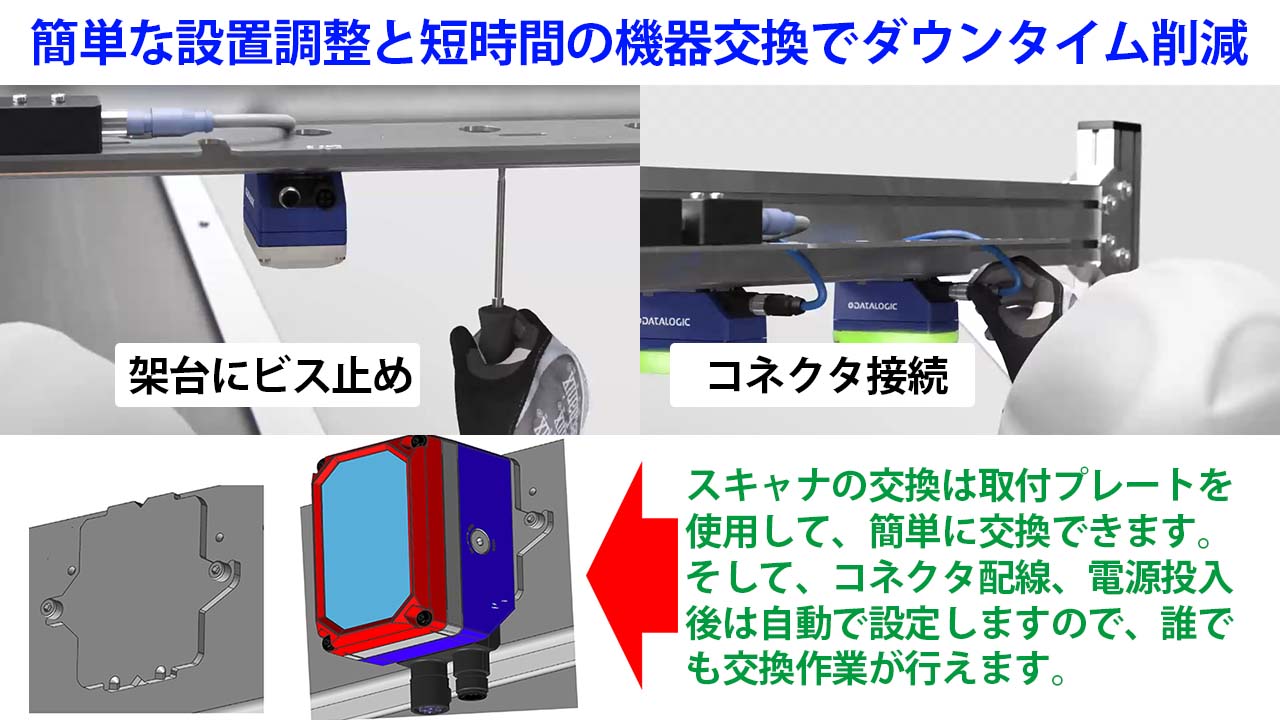

設置・メンテナンス・復旧が早く、運用コストを抑えられる

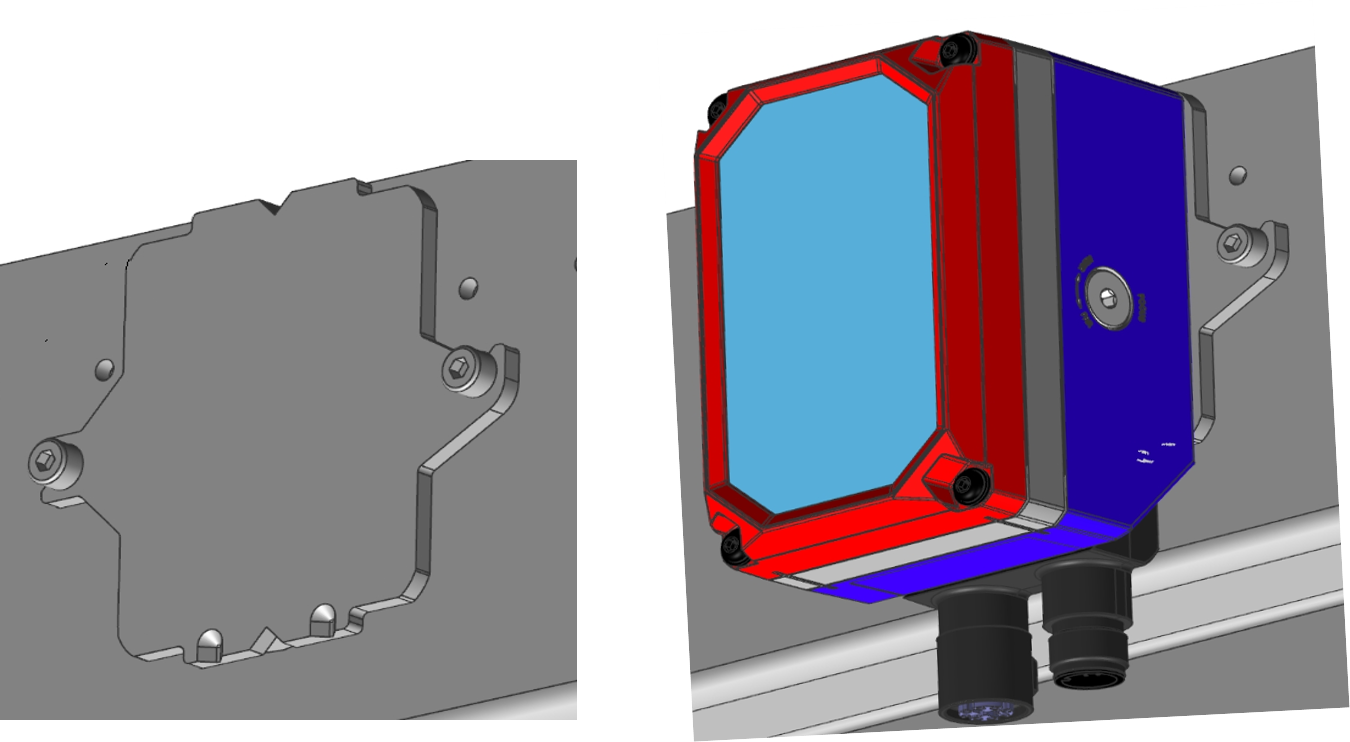

STS320シリーズは、固定式スキャナとしての設置が容易で、既存ラインへの組み込みもスムーズです。設定ツールを用いた簡単な初期設定により、導入時の工数を最小限に抑えられます。また、構成がシンプルで故障箇所の切り分けがしやすく、万一のトラブル時でも復旧までの時間を短縮。メンテナンス負荷を軽減し、設備停止による損失を最小化します。長期運用を前提とした設備投資に最適です。



利用シーン

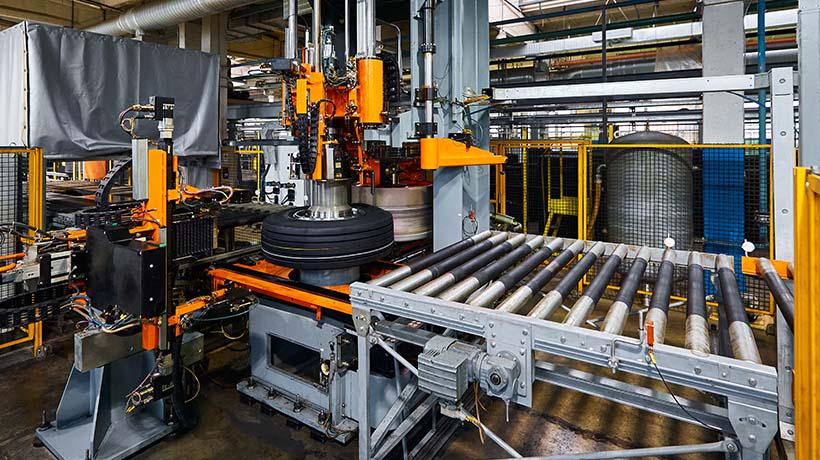

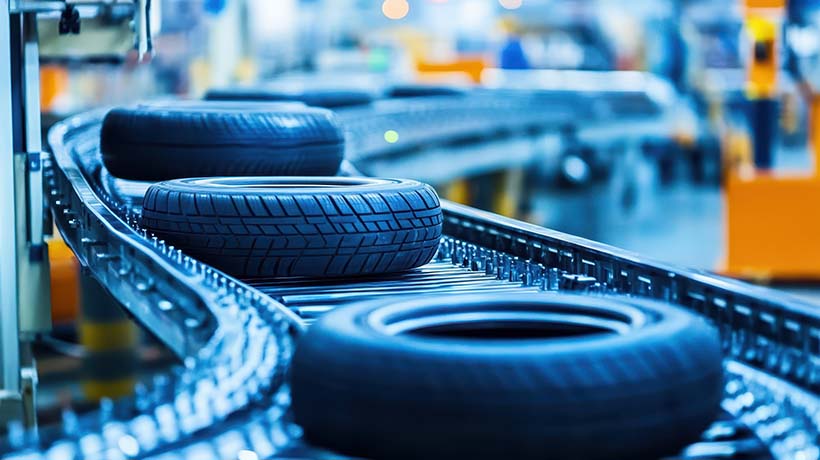

① タイヤ製造ラインでのバーコード自動読取
高速搬送中のタイヤを確実に読み取り、人手検査を削減し、生産ラインの省人化と安定稼働を実現します。
② タイヤ仕分け・ソーティング工程
サイズや品番ごとに流れるタイヤを高精度に識別し、誤仕分け防止と処理能力向上に貢献します。

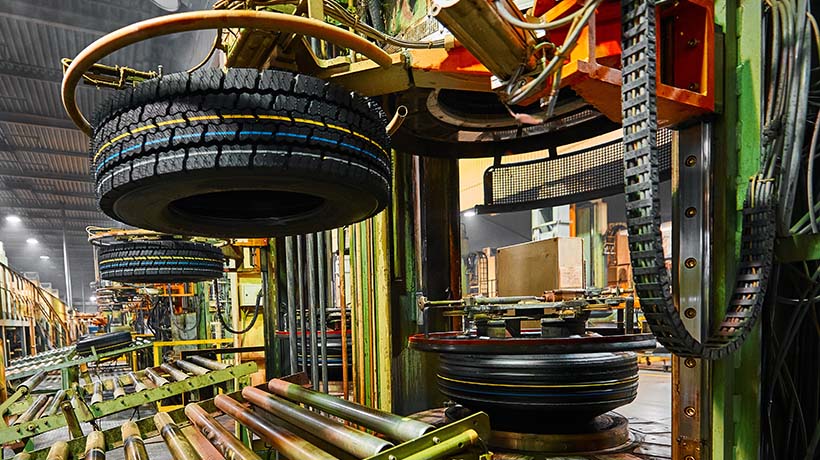

③ 過酷環境下の製造工程
硫化ガスや粉塵が発生する工程でも、耐環境性能により安定したバーコード読取を可能にします。
④ トレーサビリティ管理の強化
製造番号やロット情報を確実に取得し、品質管理やリコール対応に必要な情報基盤を構築します。
⑤ 既存ラインの自動化・高度化
人手による読み取り工程を固定式スキャナに置き換え、生産設備の自動化を段階的に推進できます。
⑥ 国内外向けタイヤ出荷前検査
最終工程でのコード確認を自動化し、出荷ミス防止と品質信頼性の向上を支援します。



FAQ

Q：STS320はなぜタイヤバーコード専用なのですか？
A：タイヤ表面の印字状態や位置ズレを前提に設計されており、広い読取エリアと高深度性能で一般的なスキャナより高い読取率を実現するためです。



Q：高速な生産ラインでも読み取りできますか？
A：最大60fpsの高速画像取得とマルチコアデコードにより、1.5m/秒の搬送速度でも安定したバーコード読取が可能です。



Q：過酷な環境での使用に耐えられますか？
A：IP65/IP67の防塵・防滴性能に加え、ISO60068-2-43に対応しており、硫化ガス環境下でも長期運用が可能です。



Q：既存の製造ラインにも導入できますか？
A：複数ヘッド構成や通信インターフェースの選択が可能なため、既存設備に合わせた柔軟な組み込みが行えます。

無料実機貸出サービス

現場での適合性を、まずは無料貸出機でお試しください。

私たちは、導入から安定稼働まで実務に即した体制で伴走いたします。



・現状の課題ヒアリングと運用提案

・スムーズな導入／設定フォロー

・現場での安定稼働へのサポート



貴社の現場最適化を共に実現します。お気軽にお申し込みください。



電源電圧 24VDC ± 10%
消費電流 3.1A max.(STS320-XX3タイプ), 4.1A max.(STS320-XX4タイプ), 5.1A max.(STS320-XX5タイプ)
シリアルインターフェース　　　　　　　　 MAIN:(RS232/RS422;2,400～115,200bps), AUX:(RS232;2,400～115,200bps)
内部ネットワーク ID-NET™ (最高1Mbps)
通信インターフェース Ethernet TCP/IP, UDP, FTP, EtherNet/IP, Modbus TCP
入出力信号 同期信号入力 (1点), プログラマブル入力 (1点),プログラマブル出力 (3点)
温度特性、湿度 動作温度: -10℃～50℃ ※1 ※2/保存温度: -20℃～70℃、90%以下(但し結露なきこと)
保護構造、硫化ガス耐性 IP65/IP67※3、全モデルでISO60068-2-43に適合
外形寸法 695 x 177 x 119.1mm(STS320-003,013,014)、695 x 181.5 x 133.9mm(STS320-113)、726 x 181.5 x 133.9mm(STS320-114) 1,095 x 177 x 119.1mm(STS320-015)、1,095 x 181.5 x 133.9mm(STS320-115)
重量 4.84Kg(STS320-003,013)、5.68Kg(STS320-113)、5.54Kg(STS320-014)、6.68Kg(STS320-114)、8.12Kg(STS320-015)、9.55Kg(STS320-115)
バーコード Code 128(GS1-128); Code 39(スタンダードとフルASCII); Code 32; MSI; Standard 2 of 5; Matrix 2 of5; Interleaved 2 of 5; Codabar; Code 93 Pharmacode; EAN-8/13-UPC-A/E(Addon 2 and Addon 5を含む); GS1 DataBarファミリー; PDF417 (スタンダードとマイクロPDF417)
2Dコード Data Matrix ECC 200; QR Code; MicroQR Code; Maxicode; Aztec Code
ポスタルコード Australia Post;Royal Mail 4 State Customer;Kix Code;Japan Post;PLANET;POSTNET;POSTNET (+BB); Intelligent Mail

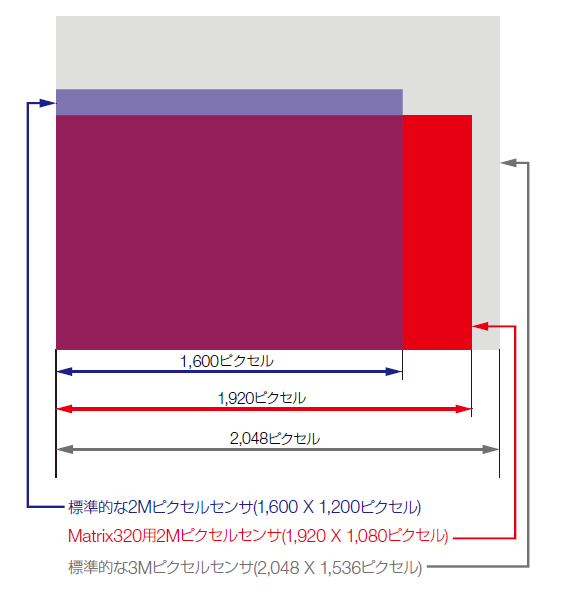

センサタイプ、フレーム速度 CMOSタイプ, 2.0メガピクセル(1,920 X 1,080)、最高 60フレーム/秒
照明、照準システム 内蔵LED照明(14LED/36LED-青色)、赤色レーザビーム
表示 Ready, Good Read, Trigger, Communication, Status, Power on, Network ,Green Spot, Red Spot
※1 : 高温環境でご使用される場合には、放熱用にヒートシンクをご使用下さい。
※2：交換用リーダ Matrix320 ATS-000 X / -010 X / -110 X の動作温度範囲は、0～50℃となります。
※3 : 専用ケーブルと専用レンズカバー使用時にはIP67まで対応可能となります。
  • カタログ

    STS320_リーフレット

    製品の特長と仕様、アクセサリの情報をまとめたA4サイズのリーフレットです。

    バージョン： PA0080-1
    容量：2 MB
    形式： PDF
