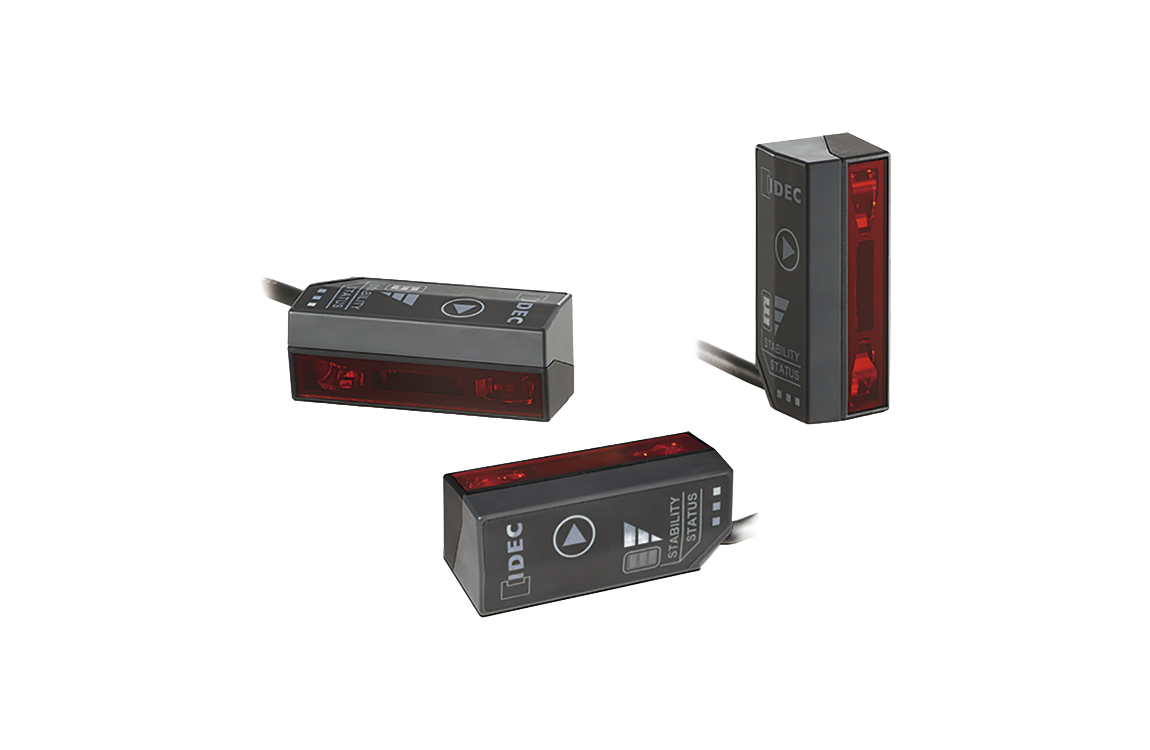

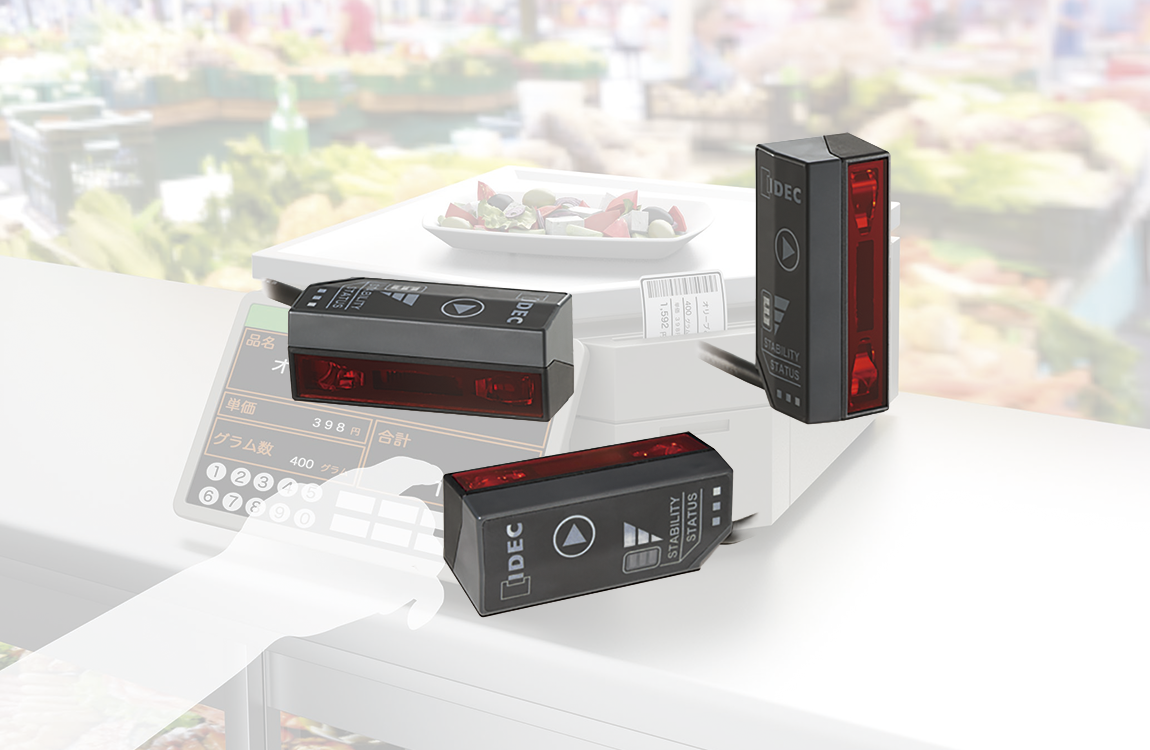

WB1Fシリーズ
小型一次元 CCD スキャナ
IDEC/アイデック
WB1Fシリーズは、装置小型化に対応する50×20×20mmの超小型設計を実現した固定式バーコードスキャナです。
狭小スペースへの組込みが容易で、設計自由度を大幅に向上させます。
低消費電力0.35Wにより機器全体の省エネルギー化にも貢献し、長時間運用にも適しています。
さらに、近距離でありながら広視野角を確保し、最大80mmの範囲で安定した読み取りが可能。
高精度CCDセンサにより、小型ながら高い読取性能を発揮し、製造装置や医療機器、各種自動化設備での効率化・省人化を強力に支援します。
- 特長
- スペック
- ダウンロード

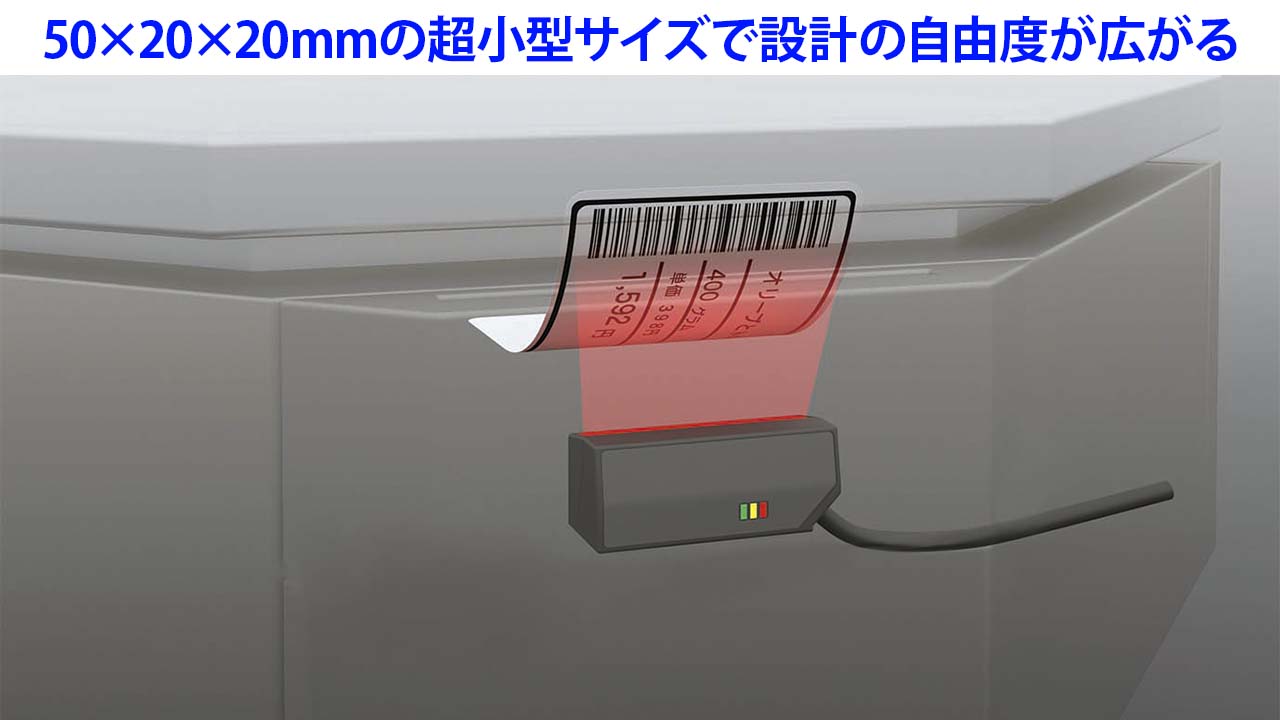

狭い装置にもそのまま組み込める、設計自由度の高い超小型スキャナ
50×20×20mmの業界最小クラスの筐体により、従来スペース確保が難しかった装置内部や狭小スペースにも設置可能です。装置全体の小型化や軽量化を実現し、設計自由度を大幅に向上。新規装置開発だけでなく、既存設備の省スペース化にも貢献します。

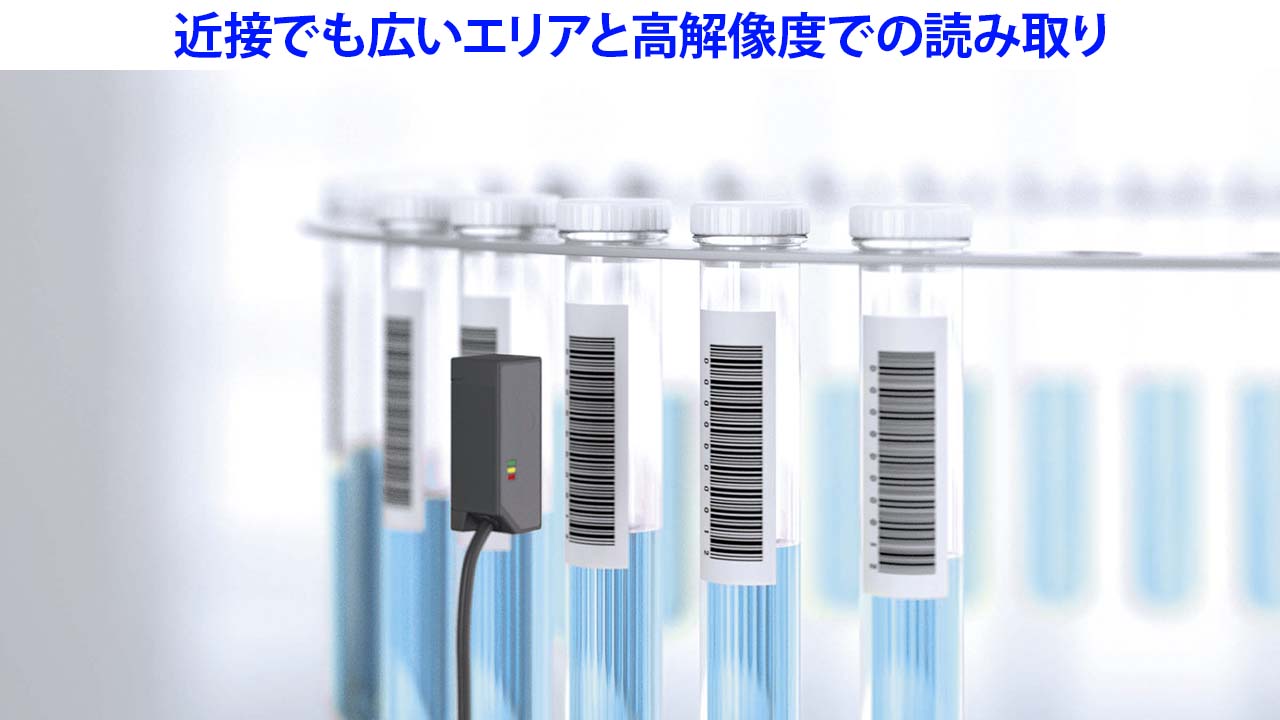

小型でも「確実に読める」安心性能で現場のミスを削減
高精度CCDセンサ（最小分解能0.127mm）と広視野角設計により、近距離でも広範囲のバーコードを安定して読み取り可能。さらにデータ照合機能により、読み取り内容の正確性をその場で確認でき、誤読や取り違えを防止します。装置組込み用途でも安心して使える高い読取性能を実現しています。
最小分解能0.127mmとは、0.127mmの細い線まで識別可能であるという意味です。

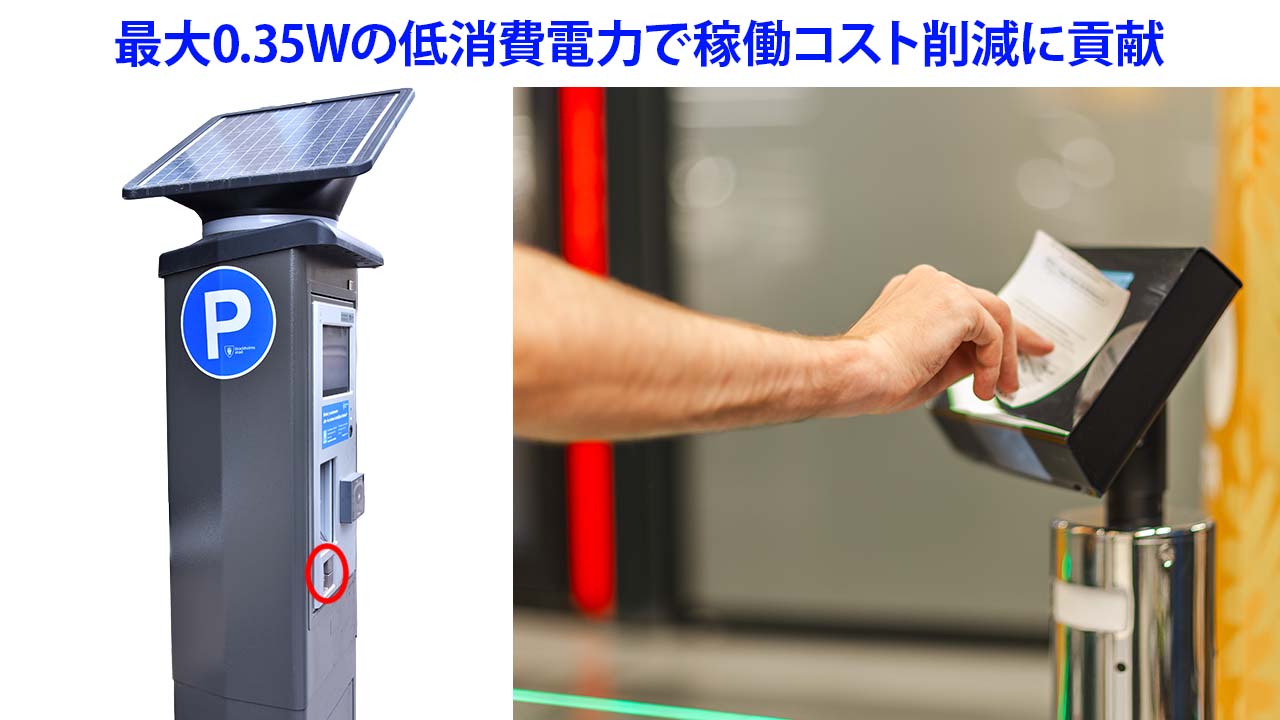

低消費電力で装置の省エネ化と安定稼働を両立
最大0.35Wの低消費電力設計により、発熱を抑えながら長時間の安定稼働を実現。装置全体の省エネルギー化にも貢献し、電源負荷の低減やコスト削減につながります。省電力が求められる機器や連続稼働設備に最適です

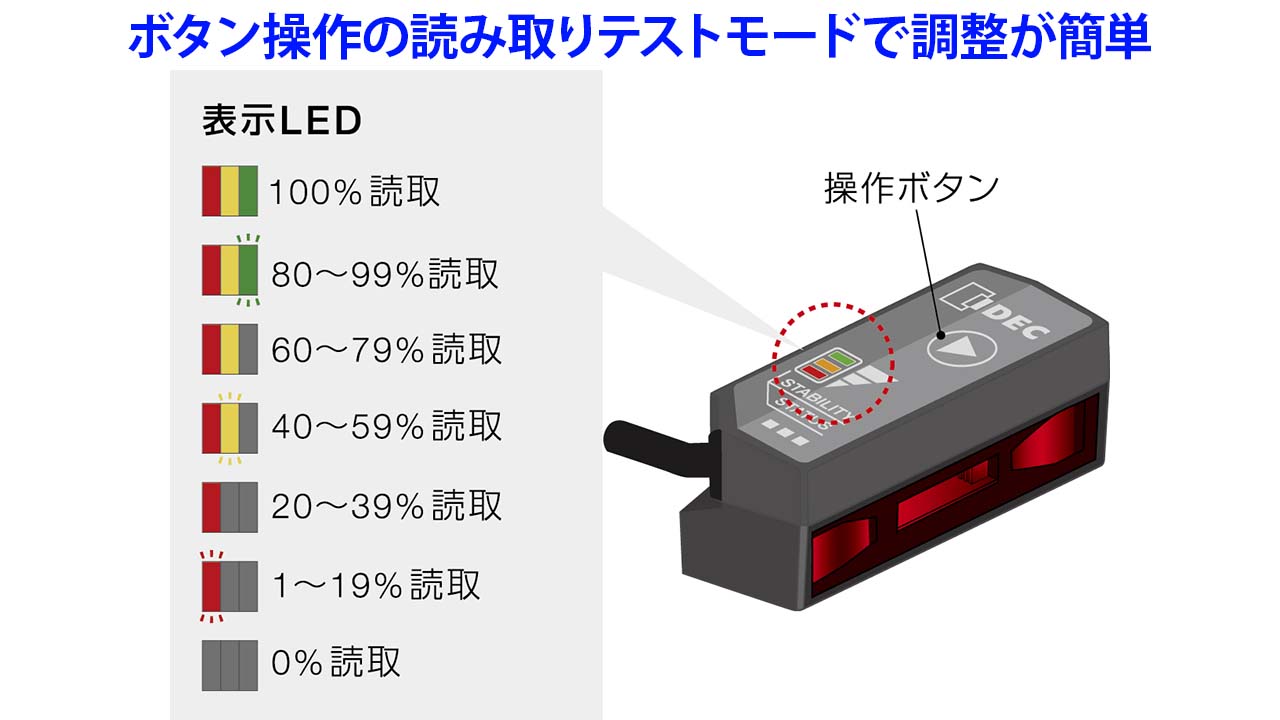

PC不要でその場ですぐ調整できる「読取テストモード」搭載
読取テストモードを活用することで、PCや専用機器を用いずにその場で読み取り確認や調整が可能。設置時のチューニングや現場でのメンテナンス作業を簡素化し、作業時間を大幅に短縮します。現場目線での使いやすさを追求した運用支援機能です。
利用シーン

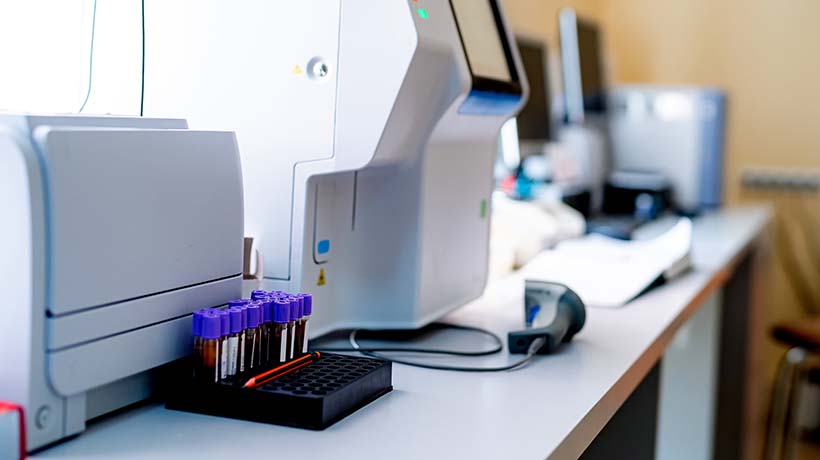

① 医療分析装置内で試験管ラベルを読み取り、省スペース化と高精度検査を両立

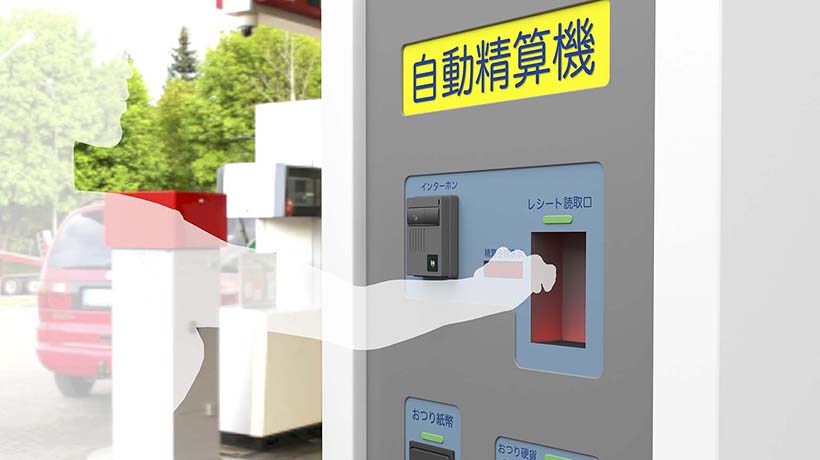

② 自動精算機に組込み、近距離でもレシートバーコードを安定して高速読取
③ キオスク端末でチケット確認を行い、小型設計により筐体の薄型化に貢献

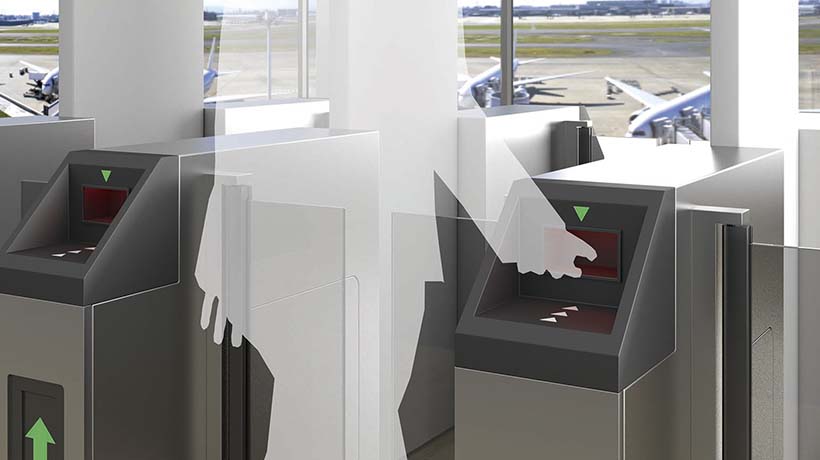

④ 入館ゲートでの認証用途に活用し、省スペースかつ高速な本人確認を実現
⑤ ラベルプリンタに組込み、印刷内容の照合による品質検査を自動化
⑥ 宅配ロッカーや自販機に組込み、狭い内部空間でも高精度な読み取りを実現
FAQ
Q：小型でも読み取り性能は十分ですか？
A：はい。高精度CCDセンサと新開発光学系により、近距離でも広範囲（最大約80mm）のバーコードを安定して読み取れます。小型ながら高い読取性能を備えています。
Q：装置への組込みは簡単ですか？
A：はい。全方向取付けやケーブル設計によりレイアウト自由度が高く、狭小空間でも設置可能です。さらにLED表示で動作確認でき、設置調整も簡単です。
Q：どのような用途に適していますか？
A：医療機器、精算機、キオスク端末、入館ゲート、ラベルプリンタなど、省スペースかつ高精度な読み取りが求められる装置に最適です。
Q：消費電力はどの程度ですか？
A：最大0.35Wと低消費電力設計で、装置の省エネ化に貢献します。発熱も少なく、長時間稼働するシステムでも安定運用が可能です。
無料実機貸出サービス
現場での適合性を、まずは無料貸出機でお試しください。
私たちは、導入から安定稼働まで実務に即した体制で伴走いたします。
・現状の課題ヒアリングと運用提案
・スムーズな導入／設定フォロー
・現場での安定稼働へのサポート
貴社の現場最適化を共に実現します。お気軽にお申し込みください。
| 製品型式 | WB1F-100S1B RS232タイプ WB1F-100S1S USBタイプ |
|---|---|
| 読取コード | JAN/EAN/UPC(アドオンコード含む), ITF, CODE39, CODE93, CODE128/GS1-128, CODABAR(NW7), GS1 DataBar Family |
| 最小分解能 | 0.127mm (5mil) |
| 読取深度 | 35mm±10 (NB: 0.19㎜) |
| イメージセンサ | リニアCCDイメージセンサ 2500pixel |
| PCS | 最小45％ |
| 周囲照度 | 5,000lux以下 (白熱球下) |
| 通信インターフェース | USB-COM, RS232 |
| 電源電圧 | DC5V±0.25V (WB1F-100S1B)：USB Buspower (DC5V) (WB1F-100S1S) |
| 消費電力 | 0.35W(max.), 0.2W以下 (待機・読取時) |
| 保護構造 : ESD(気中) | IP40 : 8kv |
| 温度/湿度 (動作時) | 0～40℃/30～85％ (但し結露無きこと) |
| サイズ | 50x20x20 mm |
| 重量 | 約50g (ケーブル含まず) |
