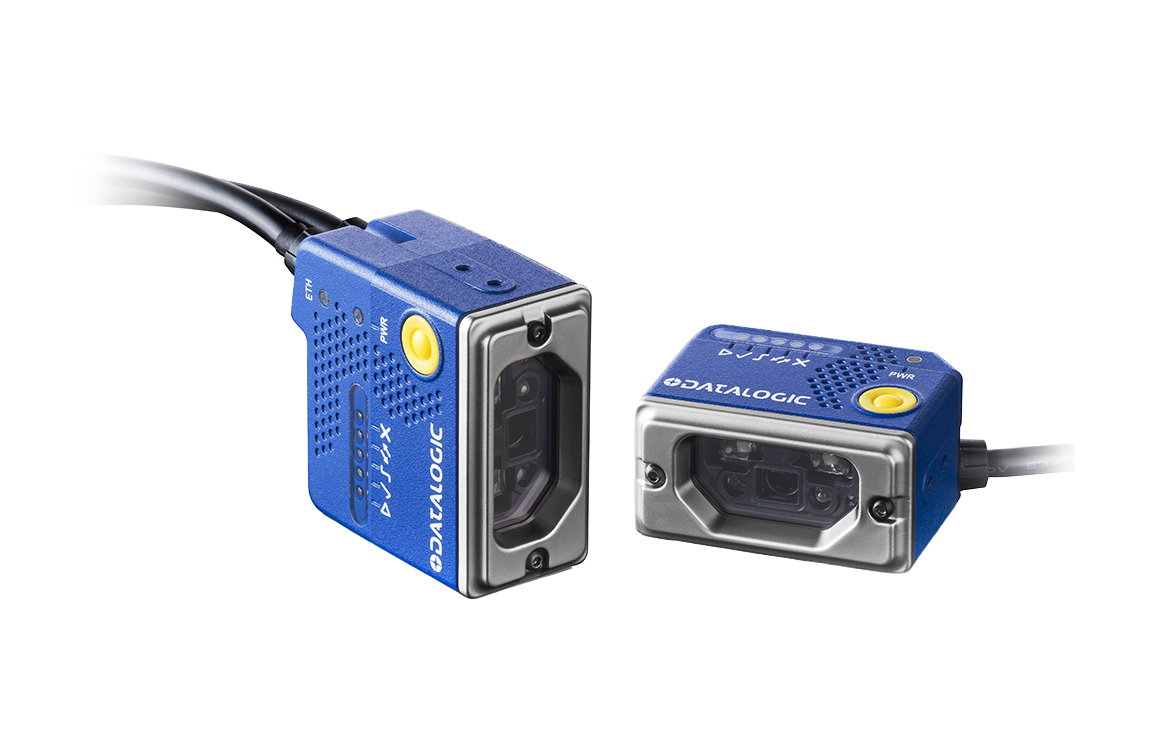

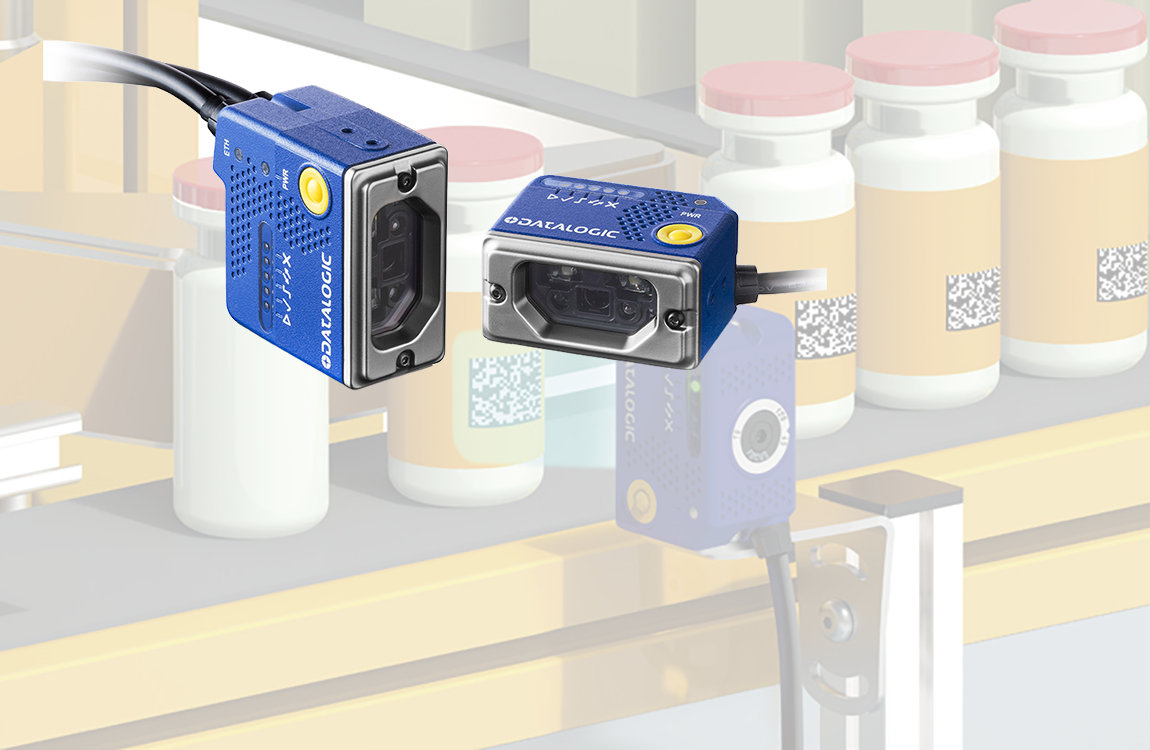

Matrix120シリーズ
コンパクトカメラスキャナ
Datalogic/データロジック
Matrix 120シリーズは、製造・物流ラインでの自動コード読み取りに適した、超小型の固定式2Dコードリーダです。
本体が非常にコンパクトなため、限られたスペースや既存設備への後付けにも柔軟に対応できます。
高速な読み取り性能により、流れ作業やタクトタイムの短縮が求められる現場でも安定稼働を実現。
バーコードだけでなく、印字品質が不均一なコードにも対応し、読み取りミスや作業の手戻り削減に貢献します。
シンプルな設定と高い耐環境性を備えており、現場作業者から設備選定担当者まで扱いやすい点も特長です。
省人化・品質向上・トレーサビリティ強化を同時に実現したい比較検討中の企業に適したモデルです。
- 特徴
- スペック
- アクセサリー
- ダウンロード

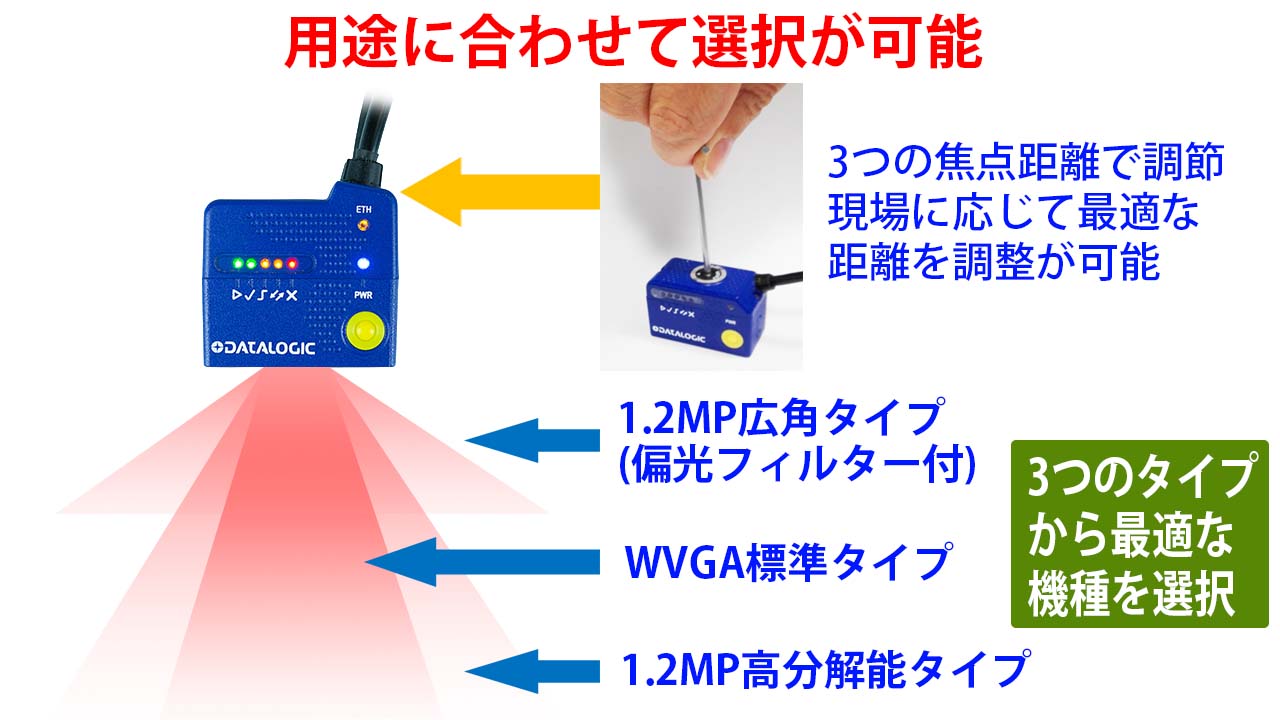

現場にぴったり合わせて読取を最適化できる柔軟なカメラ構成
Matrix 120シリーズは、WVGA・1メガピクセル（標準）・1メガピクセル広視野タイプの3種類から選択可能。さらに焦点距離（ピント）の調整にも対応しており、設置後の環境に合わせた最適化が現場で行えます。ライン幅や読取距離、コードサイズが異なる現場でも、機種選定と調整を組み合わせることで無理なく対応。導入後の「読みにくい」「位置が合わない」といった課題を最小化し、安定した読取運用を実現します。

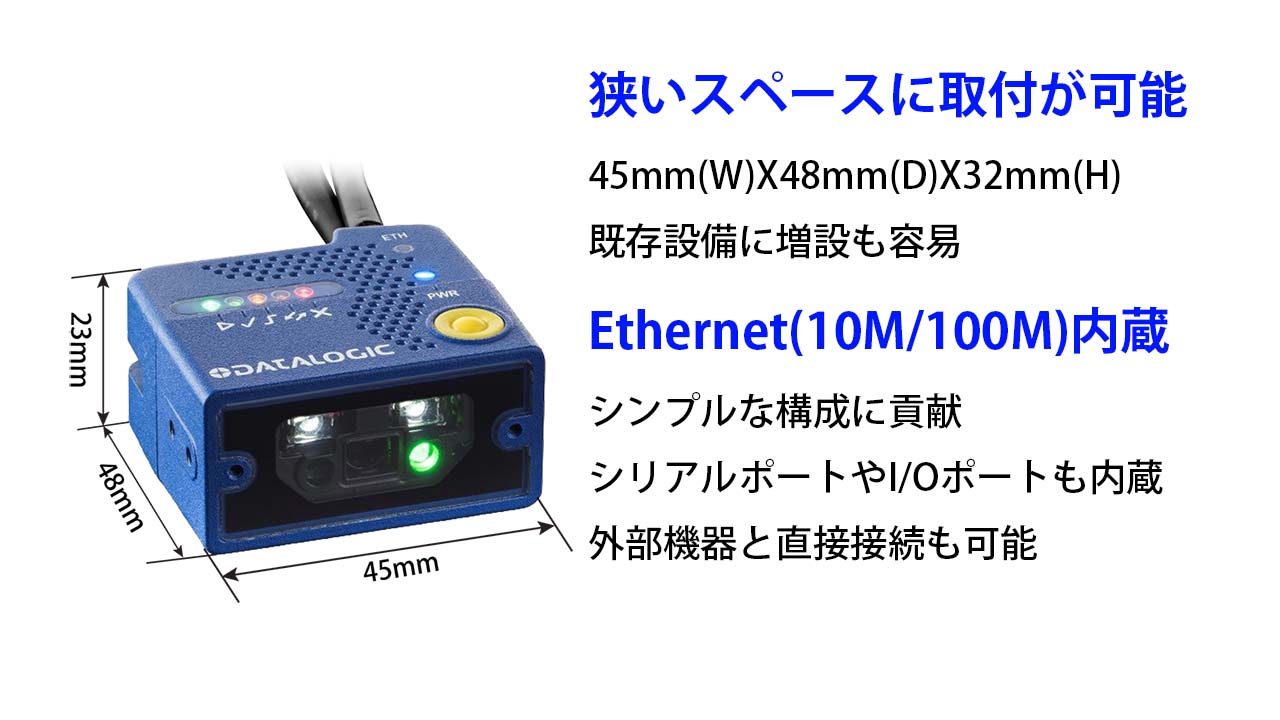

つなぎやすく、置きやすい。Ethernet標準＋省スペースで導入がラク
Ethernet（有線LAN）インターフェースを標準装備し、制御機器や上位システムとの接続が簡単。さらにコンパクトな筐体により、装置内部や既存ラインの空きスペースにも無理なく設置可能です。シンプルなシステム構成で、導入工数・立ち上げ時間を最小限に抑えます。

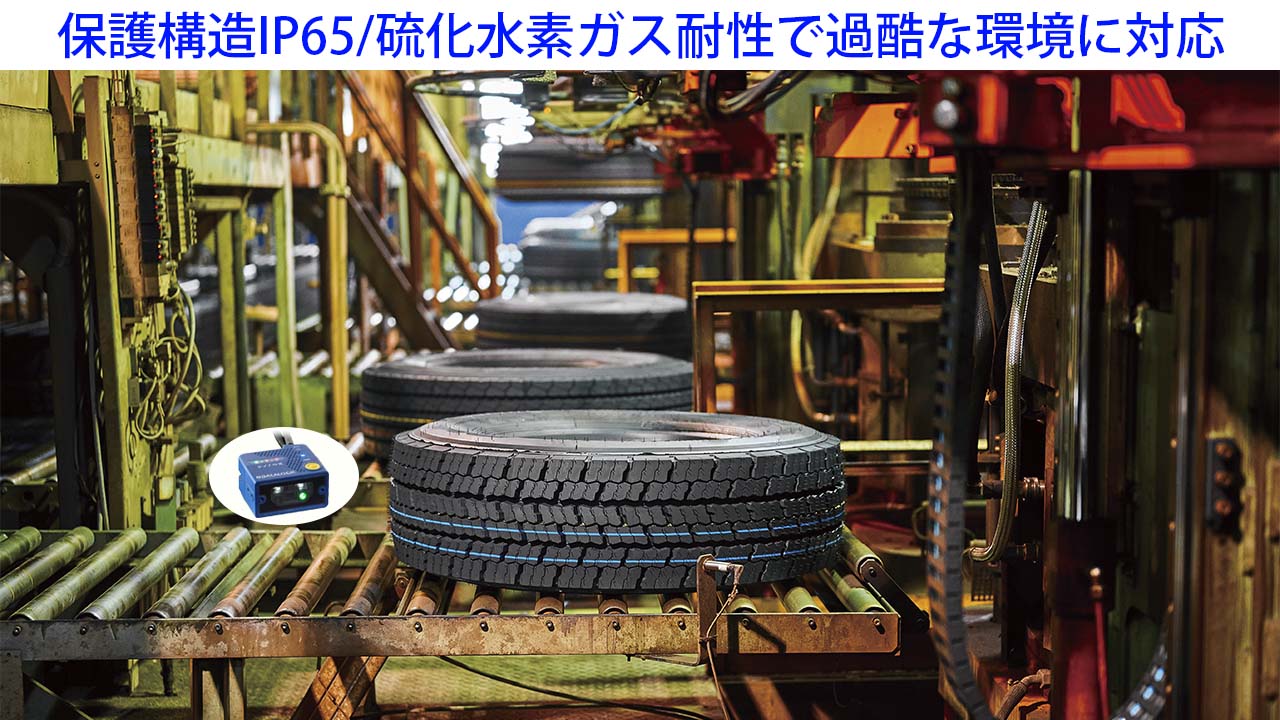

IP65対応・硫化水素ガス耐性で過酷環境でも安定稼働
防塵・防水に配慮した保護構造IP65に対応し、水や粉塵のある現場でも安心して使用可能。さらに**硫化水素ガス試験（ISO 60068-2-43）**に対応しており、腐食性ガスが発生しやすい工場環境でも長期安定稼働を実現します。
※IP65：粉塵の侵入を防ぎ、噴流水に耐える保護等級
※ISO 60068-2-43：硫化水素ガスによる腐食耐性評価の国際規格

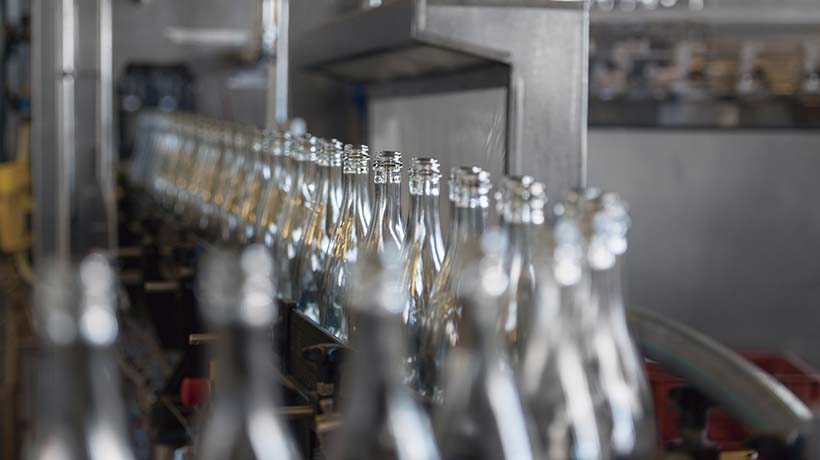

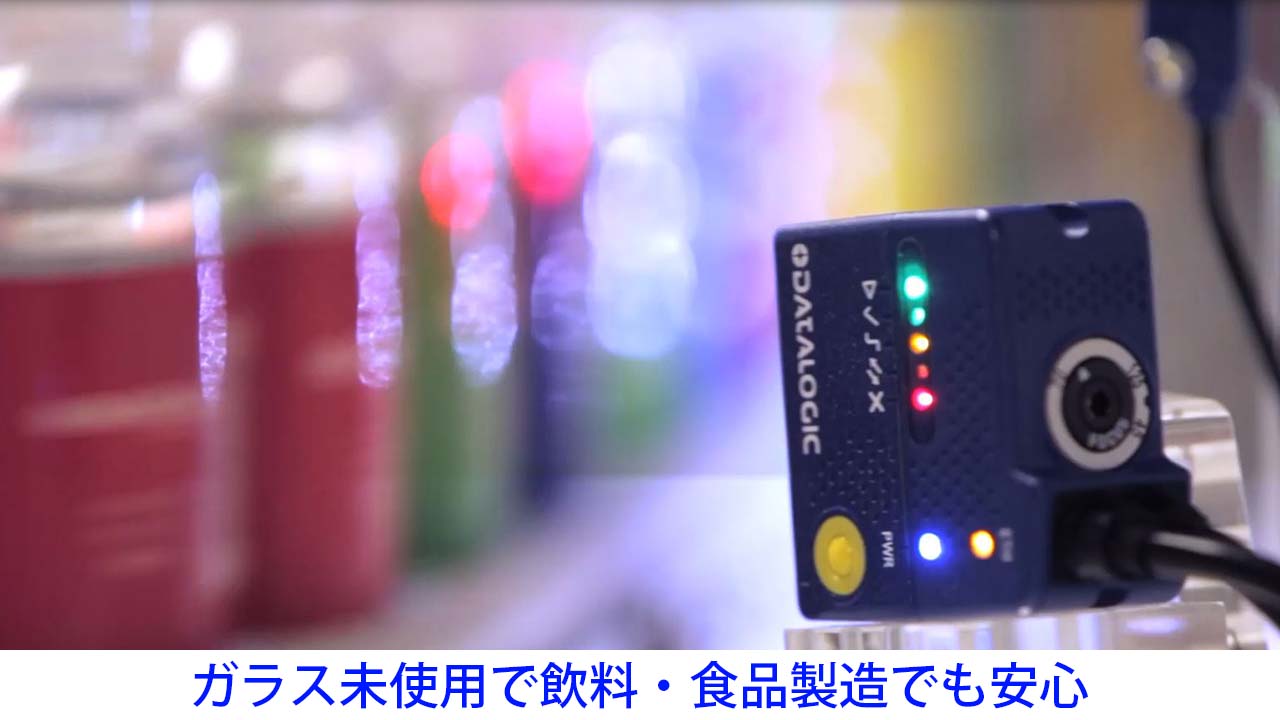

ガラス未使用で食品・飲料水製造ラインにも適した設計
読み取り窓にガラス素材を使用していない構造のため、破損時のガラス片混入リスクを低減。食品・飲料水の製造ラインなど、衛生管理と安全性が重視される現場への導入にも配慮された製品です。品質管理基準への対応を重視する選定担当者にも適しています。
利用シーン
① 生産ラインでの部品トレーサビリティ管理

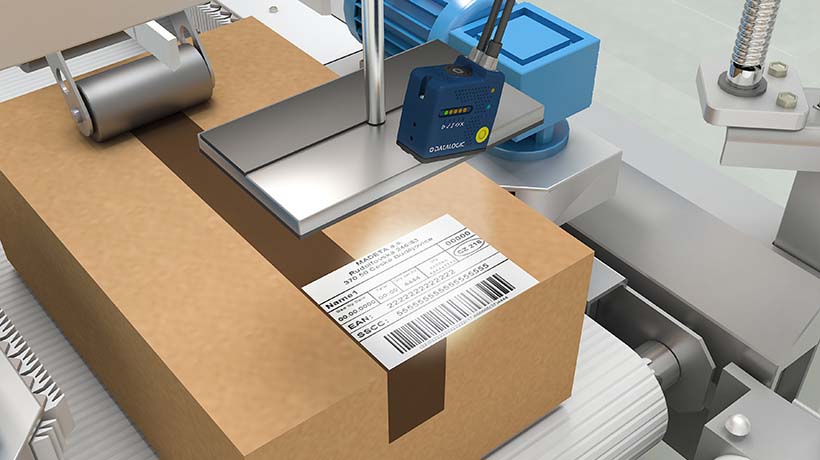

② コンベア搬送時の2Dコード自動読取
③ 装置組込用の省スペースコード読取
④ 印字品質が不安定なラベルの検証工程
⑤ 後付け設備での簡易コード読取システム
⑥ 人手確認を減らした自動化・省人化ライン
FAQ
Q. 読取ミスによるライン停止を減らせますか？
A. はい。薄い印字や歪みのある2Dコードでも安定して読み取れる設計のため、再読取や人手確認を減らし、ライン停止リスクの低減に貢献します。
Q. Ethernet接続や設置は難しくありませんか？
A. Ethernetインターフェースを標準装備しており、追加機器なしで上位システムと接続可能です。省スペース設計のため、設置・立ち上げも容易です。
Q. 設定や位置調整は現場で対応できますか？
A. 読取位置が目視で確認でき、複雑な設定も不要なため、専門知識がなくても現場主導で調整・再設置が可能です。
Q. 水や粉塵、食品ラインでも使用できますか？
A. IP65の保護構造と硫化水素ガス対応により工場環境で安定稼働します。さらにガラス未使用のため、食品・飲料水製造ラインでも安心して使用できます。
無料実機貸出サービス
現場での適合性を、まずは無料貸出機でお試しください。
私たちは、導入から安定稼働まで実務に即した体制で伴走いたします。
・現状の課題ヒアリングと運用提案
・スムーズな導入／設定フォロー
・現場での安定稼働へのサポート
貴社の現場最適化を共に実現します。お気軽にお申し込みください。
| 製品型式 | Matrix120-210-XXX WVGAタイプ Matrix120-310-XXX 1.2MPタイプ |
|---|---|
| 読取コード 1D | ITF, Standard 2 of 5, Matrix 2 of 5, Code128(GS1-128), Code39, EAN/JAN/UPC, Code93, Codabar, Pharmacode, PDF417, Micro PDF417, GS1 DATABAR family, Composite Code |
| 読取コード 2D | DataMatrix ECC200, QR Code, MicroQR Code, Maxicode, Aztec Code |
| 読取コード 郵便 | Royal Mail, Japan Post, Planet, Postnet, Australia Post, Intelligent Mail, Swedish Post, Kix Code等 |
| 最小分解能(2D) | 0.127mm (-210-01X) 0.076mm (-31X-01X) |
| フレームレート | 57フレーム/秒 (-210-01X) 36フレーム/秒 (-31X-01X) |
| ピッチ角/チルト角 | ピッチ角±35° / チルト角0°～360° |
| イメージセンサ | WVGA(752x480 Pixel) CMOSセンサ (-210-01X) 1.2MP(1280x960 Pixel) CMOSセンサ (-31X-01X) |
| 電源電圧 | DC5～30V |
| 消費電流 | 0.4A～0.1A |
| 通信インターフェース | Main:RS232/RS422 (最高115.2Kbps) Ethernet (10M/100Mbps) - サポートプロトコル(TCP/IP, Ethernet/IP, Modubus TCP) |
| 通信モード | Ethernet |
| 入出力信号 | 同期信号入力(1点), プログラマブル入力(1点), プログラマブル出力(2点) |
| パラメータ設定方法 | Xpressスイッチ, 専用ソフトDL.CODE (Ethernet), ホストモード(シリアル/Ethernet) |
| 表示 | ブザー,LED 7点,読取完了用Green Spot,読取NG用Red Spot,読取中心位置表示用レーザポインター |
| 保護構造 | IP65 |
| 耐振動 / 耐衝撃 | 1.5mm@13～55Hz ;2g@70～200Hz 各方向2時間 / 30g,11ms 各方向3回 |
| 動作温度/保存温度/湿度 | 0℃～+45℃/-40℃～+70℃/90%以下 (但し結露無きこと） |
| 外形寸法(本体のみ) | 45.4x48.5x23.5mm (ESDモデル：45.4x52.8x23.5mm) |
| 重量 | 約200g |
-
CBX100 - 端子台ボックス
-
CAB-1011 - CBX接続用ケーブル1m
-

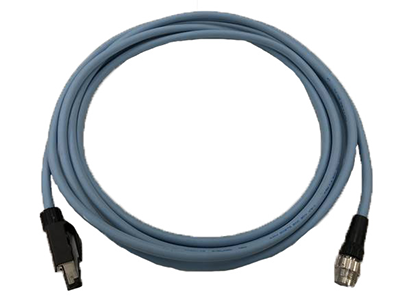

CAB-ETH-MXX - Ethernetコネクタケーブル
-
カタログ
Matrix120_リーフレット
製品の特長と仕様、アクセサリの情報をまとめたA4サイズのリーフレットです。
バージョン： PA0078-1
容量：2 MB
形式： PDF -
マニュアル
Matrix120ハードウェアマニュアル
接続や設置方法、操作手順、各種機能や仕様に加え、外形寸法図が含まれている取扱説明書です。
バージョン： 1.01
容量： 7.2 MB
形式： PDF -
ソフトウェア
DLCODE 2.0.0_ソフトウェア
データロジック社製の固定式バーコードリーダや産業用スキャナのバーコード入力やコマンド設定によりスキャナの
各種機能や読取条件を設定できるソフトウェアです。
バージョン： 2.0.0
容量： 1.16 GB
形式： ZIP
形式： ZIP
