コンベア・搬送ライン用バーコードリーダ

DS5100シリーズ

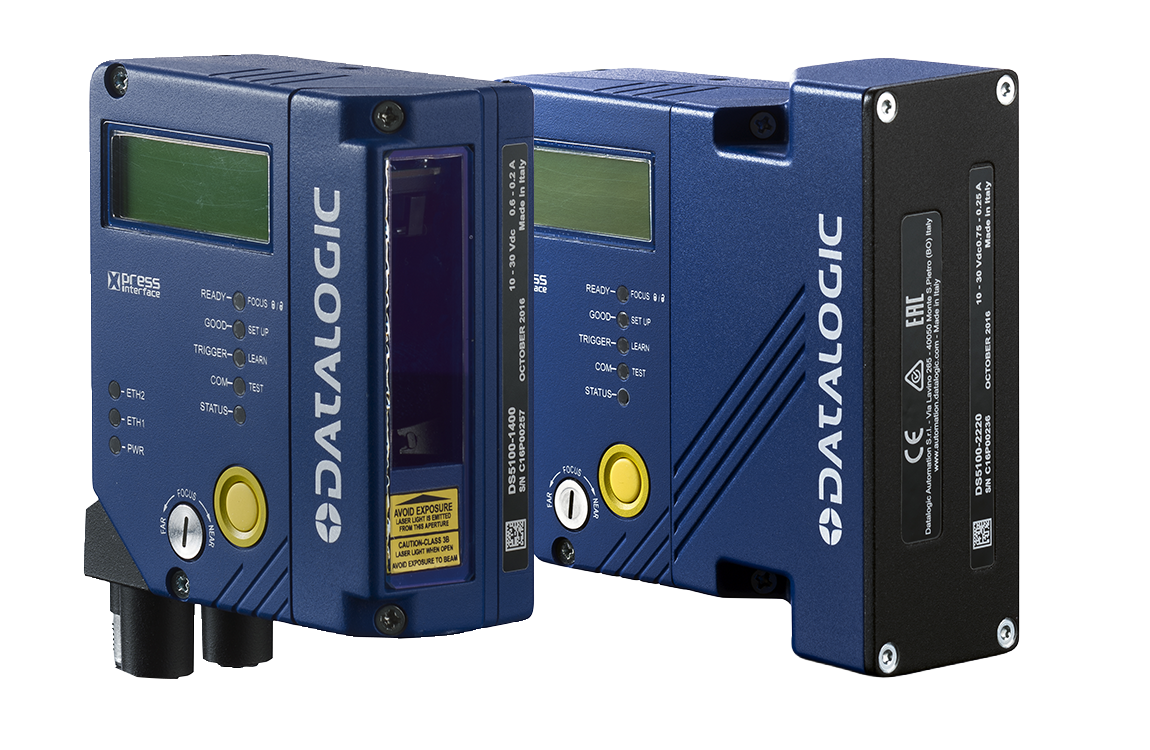

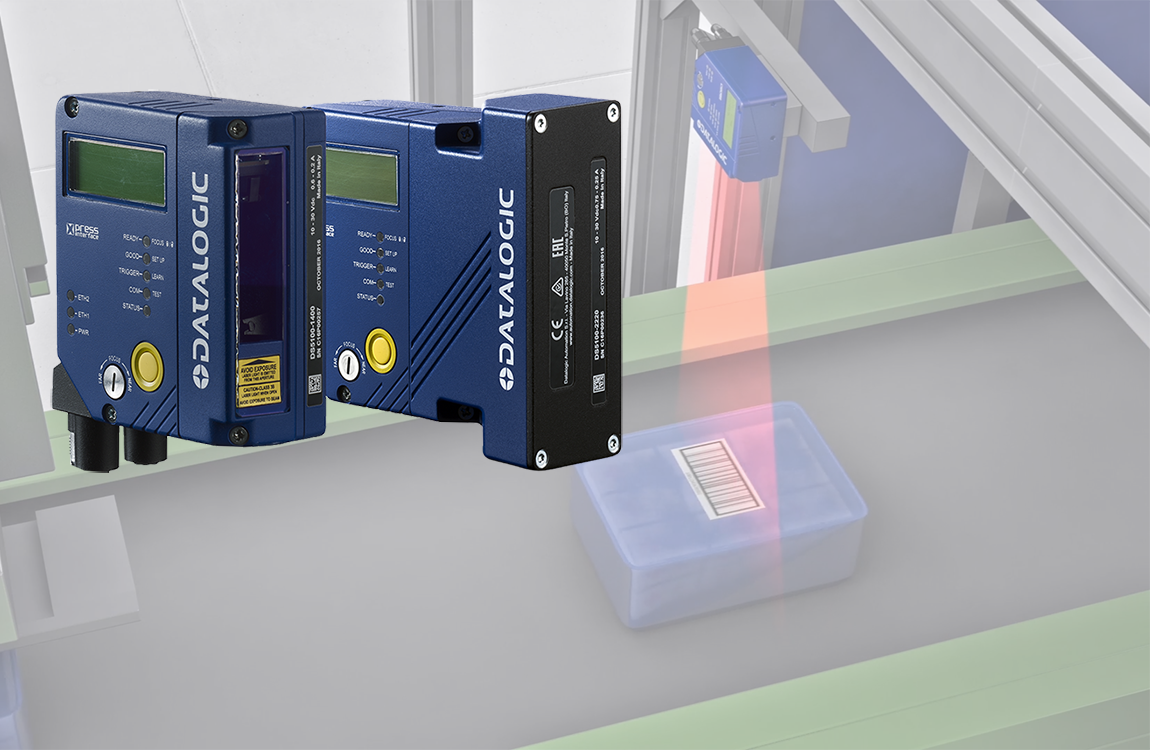

DS5100シリーズ

コンパクト固定式レーザースキャナ

Datalogic/データロジック

DS5100シリーズは、製造・物流ラインにおける自動認識を高精度に実現する固定式レーザバーコードスキャナです。
低品質や低コントラスト、欠損したバーコードにも対応する優れた読取性能により、誤読削減と安定稼働を実現します。
コンパクト設計で簡単設置が可能なため、既存設備への短期導入にも最適です。
また、IP65の高耐環境性能に加え、−35℃の低温環境でも使用できるため、冷凍倉庫や屋外設備など過酷な現場でも高い信頼性を発揮します。
製造ラインから物流搬送まで幅広い用途に対応し、現場の省人化と効率化に貢献します。

  • 特徴
  • スペック
  • アクセサリー
  • ダウンロード

読めないバーコードを減らし、現場の誤読トラブルを解消

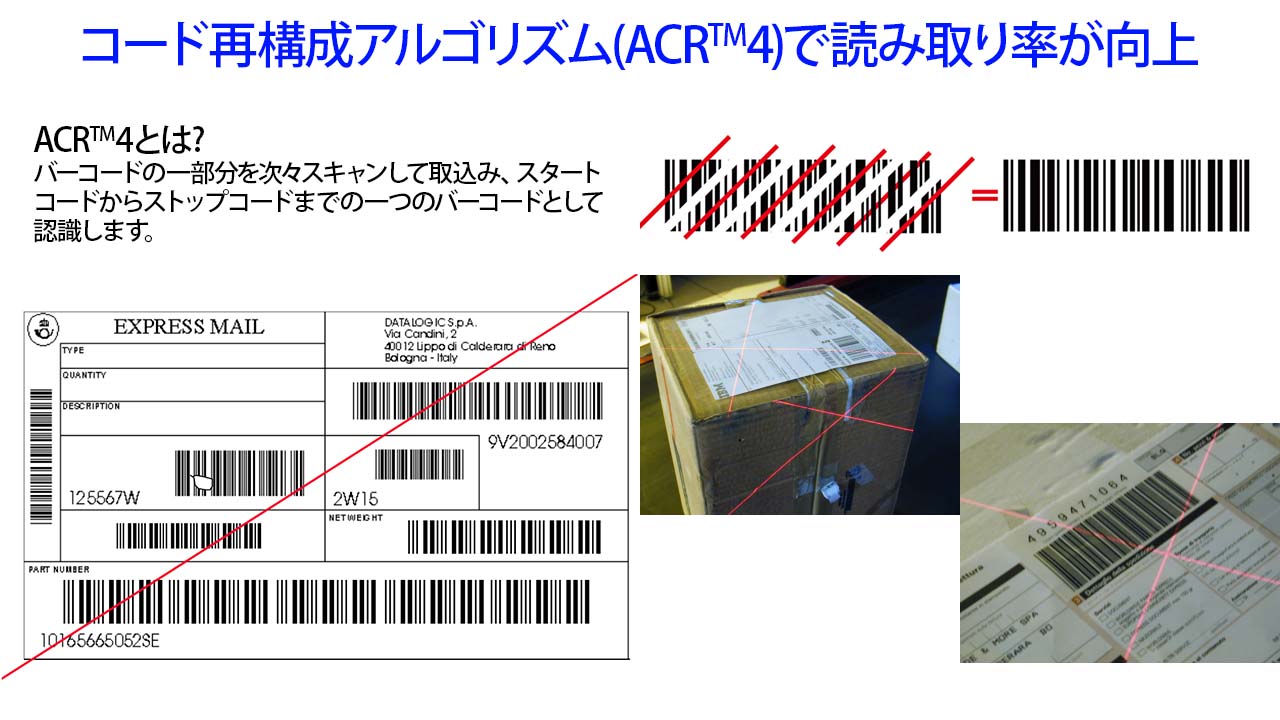

DS5100シリーズは、高精度バーコードスキャン技術により、低コントラスト・汚れ・破損といった読み取りが難しいバーコードも安定して認識します。高度なコード再構築アルゴリズムとデータ処理により、従来発生していた誤読や読み取りエラーを大幅に削減。トレーサビリティの精度向上や品質管理の強化に直結し、現場の手戻りや確認作業を削減します。



再構築アルゴリズム(ACR™4)とは? ACR™とは? – IDEC AUTO-ID SOLUTIONS

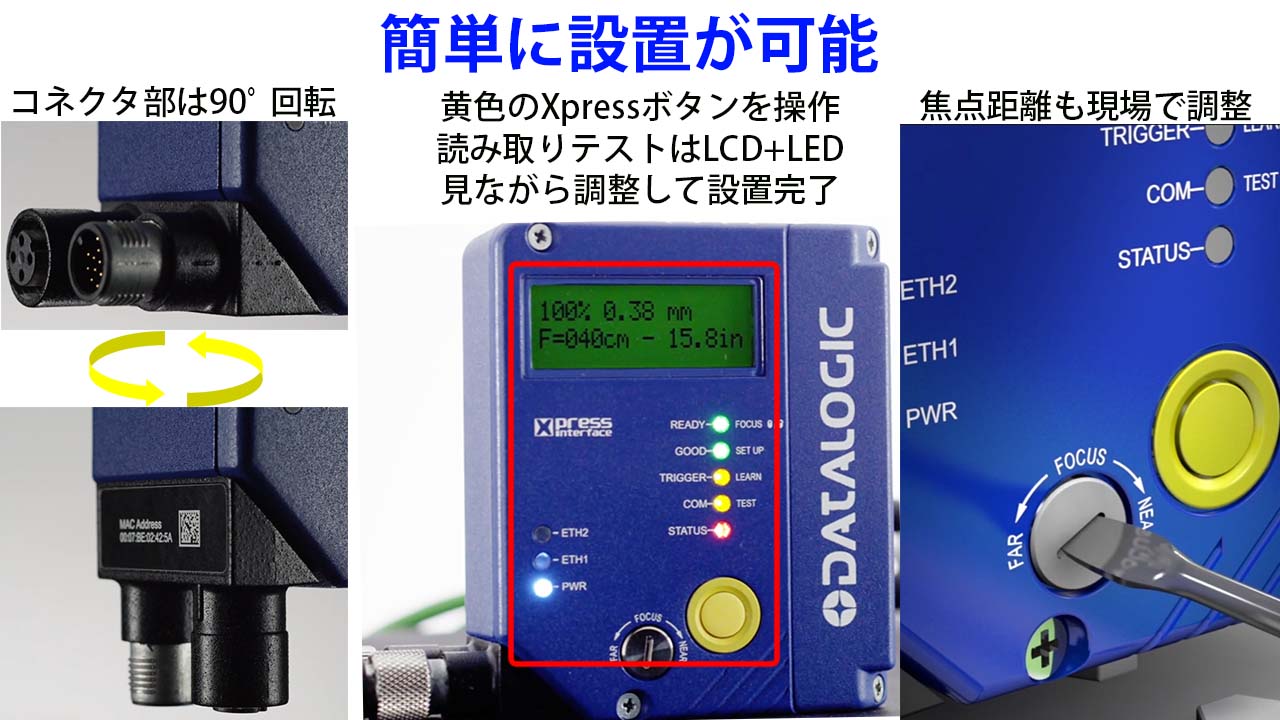

設置工数を削減し、短期間で自動化を実現

コンパクト設計と柔軟な取り付け構造により、既存ラインへの後付けが容易です。回転式コネクタにより配線作業も簡略化され、設置・調整の負担を最小限に抑えます。短期導入が可能なため、生産ラインを止める時間を削減しながら自動化・省人化をスピーディに実現できます。

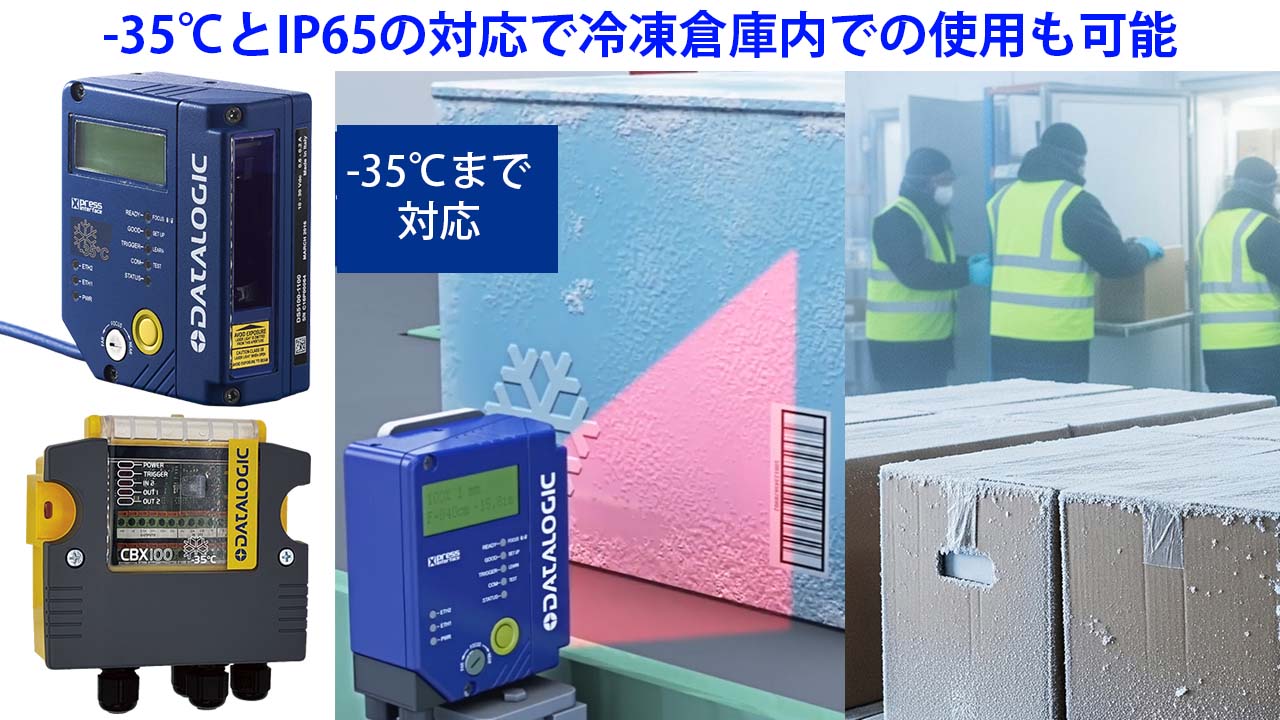

冷凍・屋外環境でも止まらない安定稼働

−35℃の低温環境にも対応し、冷凍倉庫や屋外設備といった過酷な現場でも安定した読み取り性能を発揮します。IP65の防塵・防水性能と周囲光の影響を受けにくい設計により、環境変化の大きい現場でも信頼性の高い運用が可能。設備停止リスクの低減に貢献します。

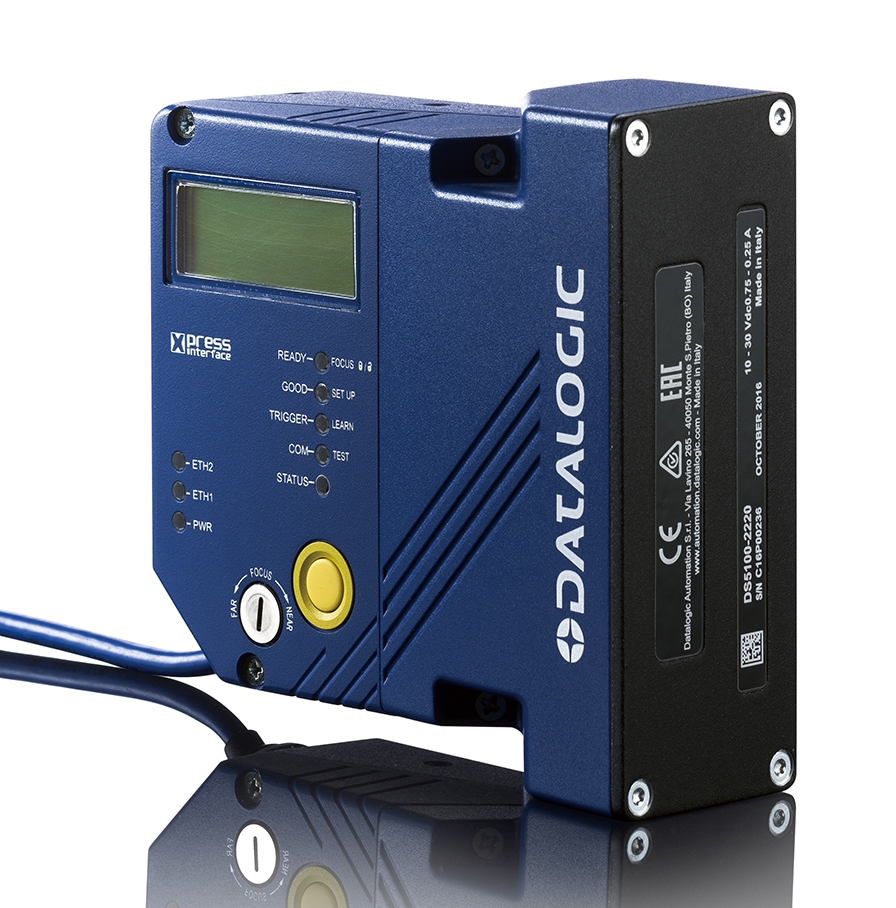

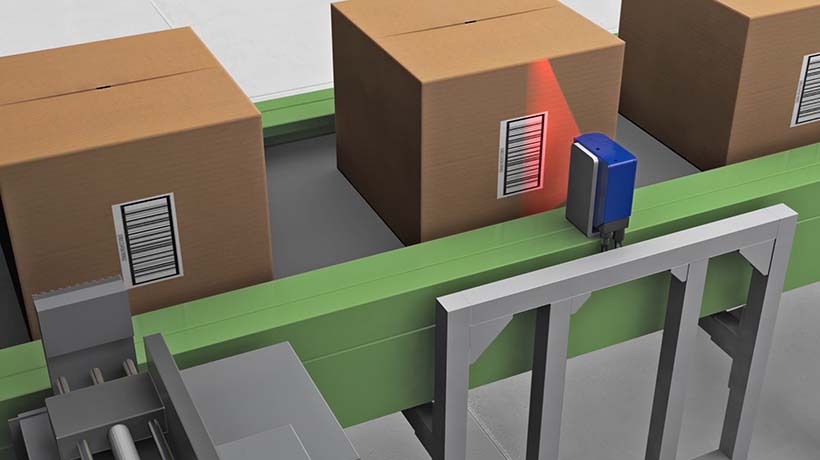

ライン全体をつなぎ、読み取り効率と処理能力を最大化

中距離〜長距離、リニア/オシレーティングミラーといった構成により、多様な搬送ラインや用途に対応。さらにEthernetや各種フィールドバスに対応し、ライン全体のシステム統合を実現します。

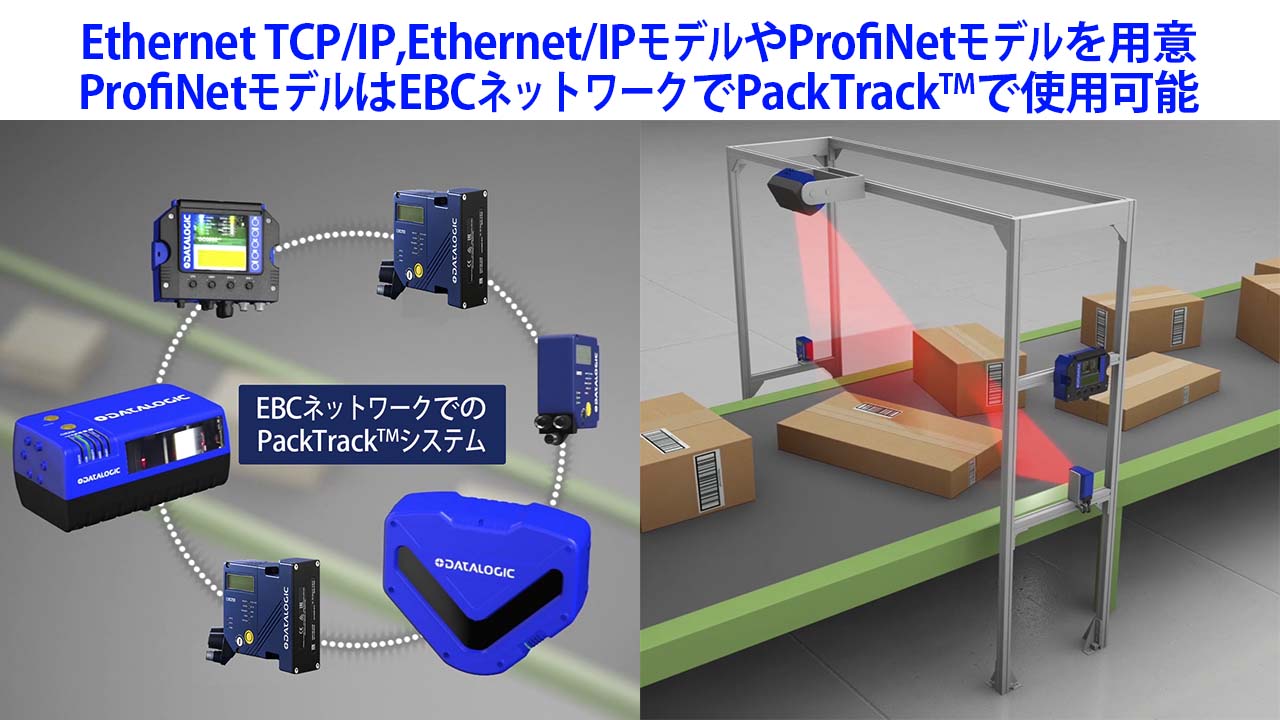

PROFINETモデルではSC5000シリーズを組み合わせることでPackTrack™機能の活用が可能となり、複数スキャナの同期制御による高速・高精度なトラッキングを実現。仕分け・搬送・検品工程における処理能力と読み取り精度を同時に向上させます。



リニア/オシレートとは? シングルスキャン、ラスタースキャン、オシレートスキャン、リニアスキャン、シングルクロススキャンの違いは? – IDEC AUTO-ID SOLUTIONS

PackTrack™とは? PackTrack™とは? – IDEC AUTO-ID SOLUTIONS
流れている複数の荷物を位置追跡しながら、読み取ったバーコードを正しい荷物に確実に紐付ける仕組み

利用シーン

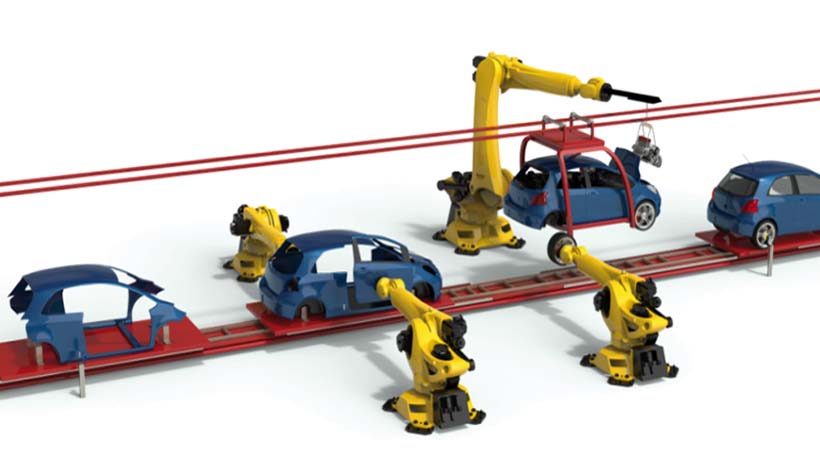

① 製造ラインでの品質検査・履歴管理
低品質ラベルでも確実に読み取り、誤読を防止。製品ごとの履歴管理を正確に行い、品質トラブルの未然防止に貢献します。
② 物流センターの高速仕分けライン
複数スキャナの連携により搬送ライン上のコードを自動認識し、高速かつ高精度な仕分け処理を実現します。
③ 冷凍倉庫での入出庫・在庫管理
−35℃環境でも安定稼働し、冷凍食品や医薬品輸送におけるトレーサビリティを確実に維持します。

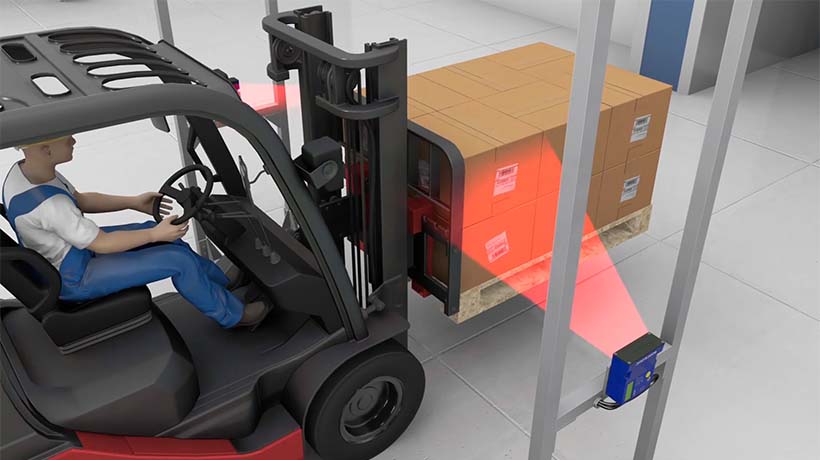

④ パレット・大型貨物の一括読み取り
長距離読取と広範囲スキャンにより、パレット単位のバーコードを効率よく読み取り、作業負荷を軽減します。
⑤ コンベアラインの自動検品工程
搬送中の製品を非接触で高速読み取りし、検品作業の自動化と精度向上を同時に実現します。
⑥ 屋外・粉塵環境での設備運用
高い耐環境性能により、屋外設備や粉塵の多い現場でも安定した運用が可能。停止リスクを抑制します。

FAQ

Q:読み取りが難しいバーコードでも対応できますか?
A:はい。DS5100シリーズはコード再構築機能と高度な信号処理により、低コントラストや汚れ・破損したバーコードでも安定して読み取りが可能です。

現場で発生しやすい誤読や読み取りエラーを大幅に削減します。



Q:既存の搬送ラインにも簡単に導入できますか?
A:可能です。コンパクト設計と柔軟な設置性により、既存設備への後付けが容易です。配線性にも優れており、短期間で導入が完了するため、ライン停止時間を最小限に抑えられます。



Q:冷凍倉庫のような低温環境でも使えますか?
A:対応可能です。−35℃まで使用できるモデルがあり、冷凍倉庫や屋外環境でも安定した読み取り性能を維持します。過酷な環境下でも信頼性の高い運用が可能です。



Q:複数のスキャナを連携して効率化できますか?
A:はい。ネットワーク機能により複数台の連携が可能です。

さらにPROFINET構成でSC5000を使用することでPackTrack™が利用でき、高速搬送ラインでのトラッキング精度と処理能力を大きく向上させます。

無料実機貸出サービス

現場での適合性を、まずは無料貸出機でお試しください。

私たちは、導入から安定稼働まで実務に即した体制で伴走いたします。



・現状の課題ヒアリングと運用提案

・スムーズな導入/設定フォロー

・現場での安定稼働へのサポート



貴社の現場最適化を共に実現します。お気軽にお申し込みください。



読取コード JAN/EAN/UPC(アドオンコード含む), ITF, CODE39, CODE93, CODE128/GS1-128, CODABAR(NW7), GS1 DataBar Family, Pharmacode等
マルチラベル読取 1同期フェーズで最大10種のコード
最小分解能 0.20mm
読取深度(NB:0.5mm) 中距離(-1XXX):200~1000mm / 長距離(-2XXX):300~1400mm
読取速度 800スキャン/秒
スキャンパターン リニア/オシレーティング
光源/レーザクラス 半導体レーザダイオード(630~680nm) / Class II- CDRH
アパーチャ 65°
電源電圧 DC10~30V
消費電流 0.6A~0.2A [-XX00 リニア], 0.75A~0.25A [-XX20 オシレート]
通信インターフェース Main RS232/RS422(最高115.2K bps)
AUX RS232 (最高115.2K bps)
Main ID-NET™(最高1Mbps)
Ethernet/IP, Modbus TCP, Ethernet TCP/IP
PROFINET-IO Class A (-X3XX)
PROFINET-IO Class B (-X4XX)
EBC Technology(SC5000のスレーブのみ)
入出力信号 同期信号入力(1点)、プログラマブル入力(1点)
プログラマブル出力(2点)(-X3XX)
同期信号入力(1点)(-X4XX)
パラメータ設定方法 Geniusユーティリティプログラム, シリアルホストモードプログラム, XPRESSインターフェース
動作モード オンライン, シリアルオンライン, オートマチック, コンティニュアス, テスト, べリファイア
表示 LED6点(Ready, Good, Trigger, Com, Status, Power On)
保護構造 IP65
耐振動/耐衝撃 1.5mm, 13~55Hz, 各方向2時間 /30g, 11ms, 各方向3回
温度/湿度 (動作時) 0 ~50℃/ 90%以下 (但し結露無きこと) [標準] / -35~50℃/ 90%以下 (但し結露無きこと) [サブゼロ]
サイズ 101x104.2x42mm [リニア]/116.7x142.9x48.4mm [オシレート] (-X3XX)
117.8x104.6x42mm [リニア]/125.8x143.3x48.4mm [オシレート] (-X4XX)
重量 520g [リニア] /715g [オシレート] (-X3XX)
550g [リニア]/745g [オシレート] (-X4XX)
  • CBX100 ALL IN ONE+BM100 - バックアップモジュール付端子台ボックス

    CBX100 ALL IN ONE+BM100 - バックアップモジュール付端子台ボックス

  • CAB-DSXX-S - CBX接続用コネクタケーブル

    CAB-DSXX-S - CBX接続用コネクタケーブル

  • CBX510 - 高機能端子台ボックス

    CBX510 - 高機能端子台ボックス

  • カタログ

    DS5100_リーフレット

    製品の特長と仕様、アクセサリの情報をまとめたA4サイズのリーフレットです。

    バージョン: PA0074-1
    容量:2 MB
    形式: PDF

  • マニュアル

    DS5100マニュアル

    設置方法や配線、接続手順に加え、外形寸法図や位置決め、ネットワーク設定や読み取り機能までを解説した取扱説
    明書です。

    バージョン: 1.01
    容量: 9,4 MB
    形式: PDF

  • ソフトウェア

    Genius 1.16.0_ソフトウェア

    データロジック社製の固定式バーコードリーダや産業用スキャナをパソコンで設定・監視・診断するための設定ツー
    ル・ユーティリティソフトウェアです。

    バージョン: 1.16
    容量: 0.92 MB
    形式: ZIP
