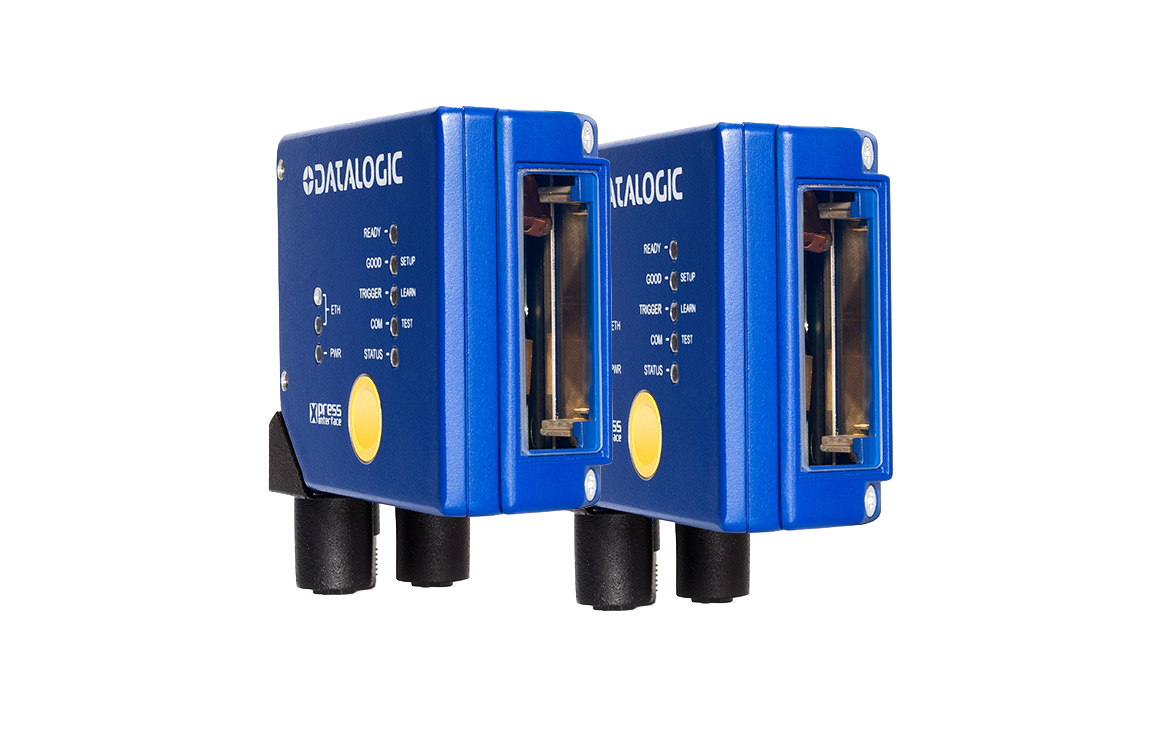

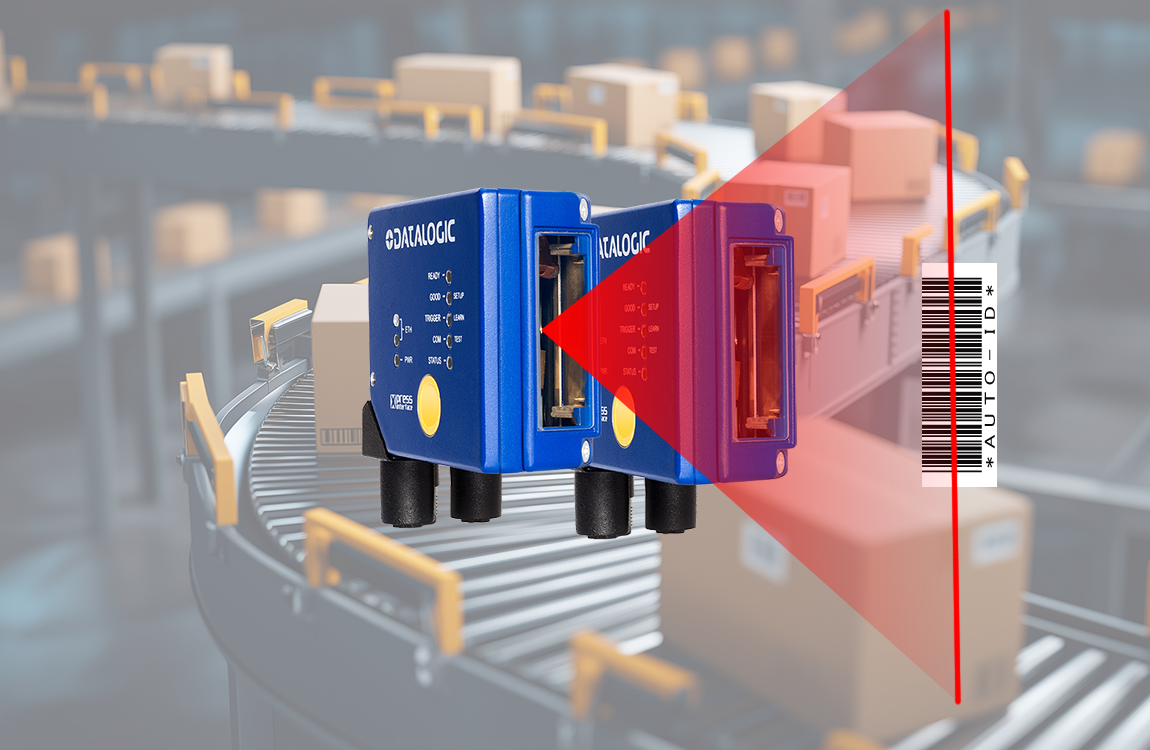

DS2100N/DS2400Nシリーズ
小型固定式レーザースキャナ
Datalogic/データロジック
DS2100N／DS2400Nシリーズは、コンパクトボディで省スペース設置を実現する固定式レーザーバーコードスキャナです。ミラーを活用した近接読取にも対応し、限られたスペースでも柔軟なレイアウトが可能。リニア・ラスタ・オシレートなど多様な読取方式により、あらゆるライン環境で安定したスキャンを実現します。さらに高速スキャン性能とACR（Advanced Code Reconstruction）技術により、低品質や破損ラベルでも高い読取率を確保。PROFINETやEtherNet/IPなど各種インターフェースに対応し、工場・物流システムへのスムーズな統合を支援します。
- 特徴
- スペック
- アクセサリー
- ダウンロード

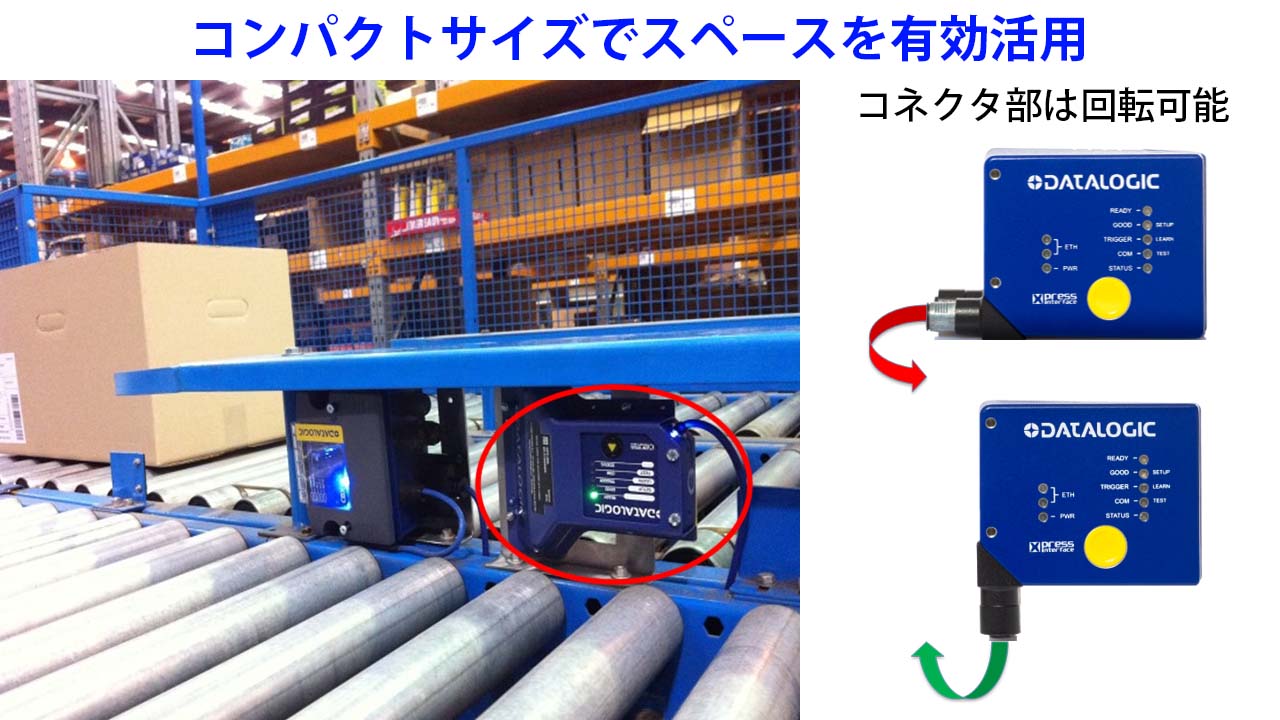

限られたスペースでも導入できるコンパクト設計
コンパクトボディにより、装置内や狭小スペースにも無理なく設置可能です。既存設備への後付けやライン改造時にもスペース確保の課題を解消し、設計の自由度を高めます。さらに回転コネクタを採用しているため、配線の取り回しがしやすく、設置時間の短縮とメンテナンス性の向上にも貢献します。

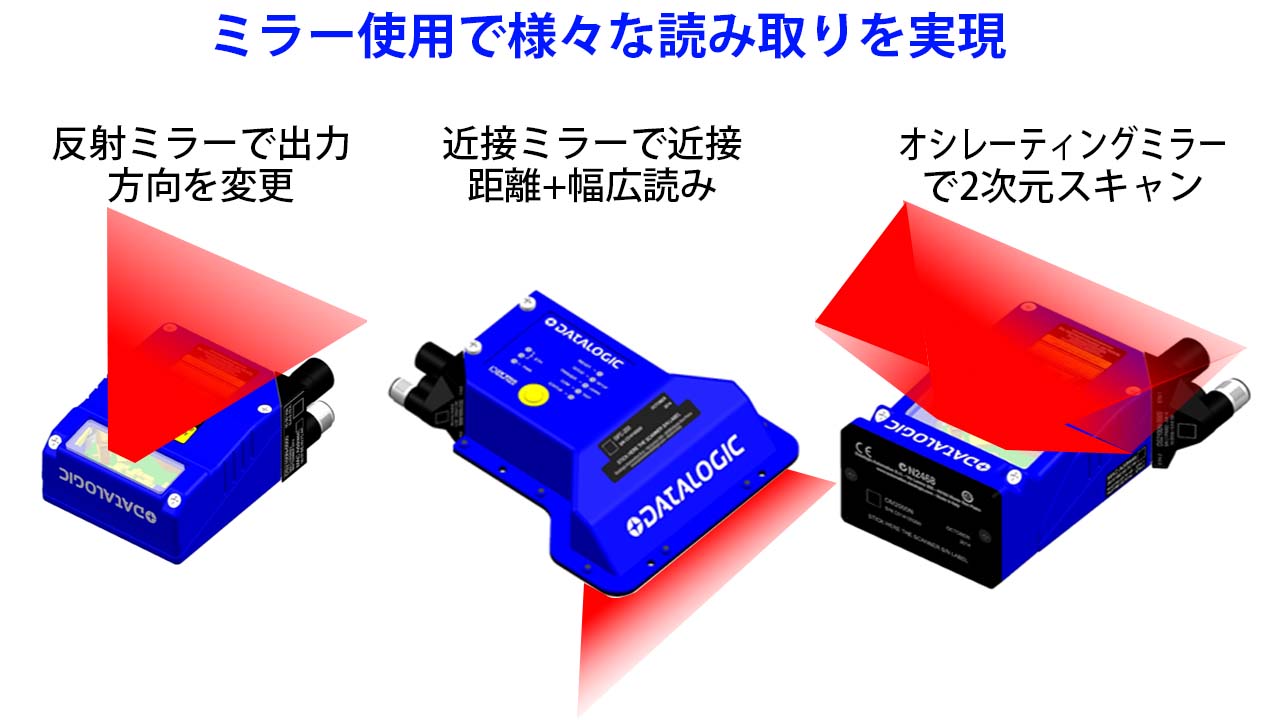

設置制約のある現場でも柔軟に対応できる近接読取
ミラーを活用することで、奥行きが確保できない環境でも効率的なバーコード読取を実現します。装置内部や狭い搬送ラインなど、通常の設置が困難な場所にも対応可能。レイアウト制約を受けやすい現場でも、最適な配置を実現し、省スペース化と作業効率向上に寄与します。

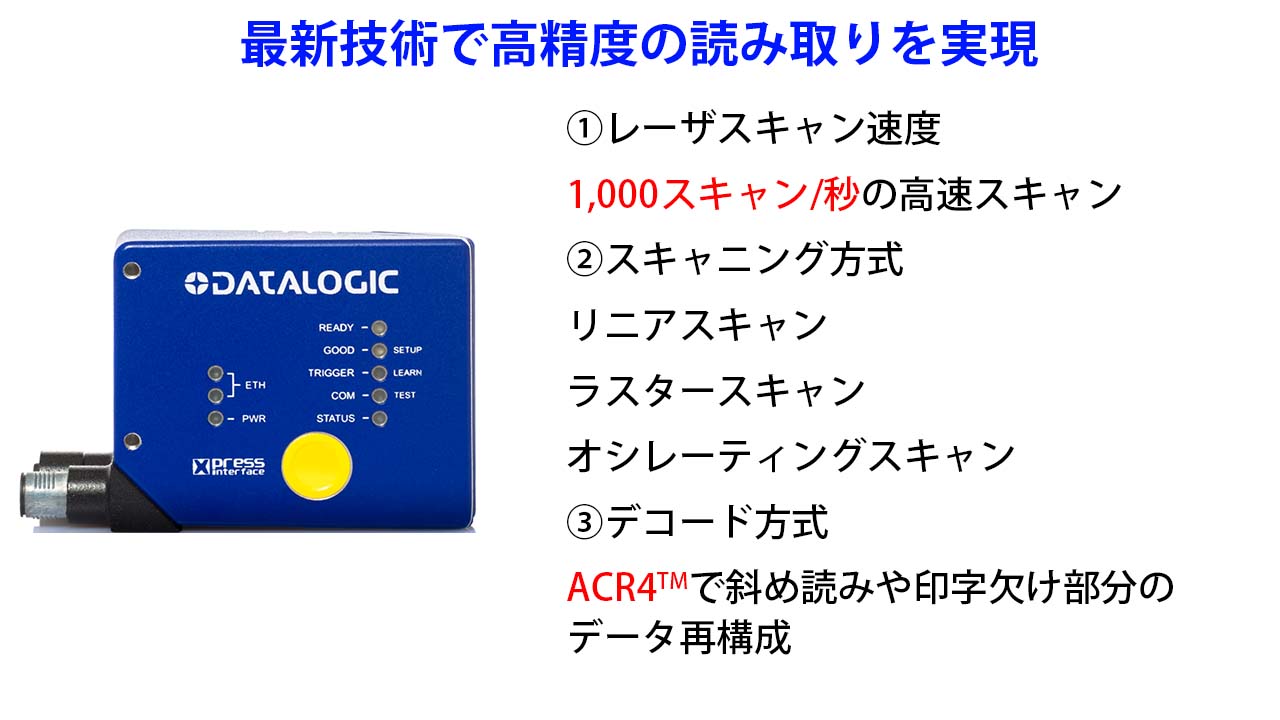

高速・高精度読取でライン停止リスクを低減
最大1000スキャン/秒の高速読取に加え、リニア・ラスタ・オシレートなど多様な読取方式に対応。さらにACR（Advanced Code Reconstruction）技術により、汚れやかすれ、破損したバーコードでも安定した読取性能を発揮します。搬送速度やラベル状態が不安定な環境でも読取率を維持し、ライン停止や再読取作業を削減します。

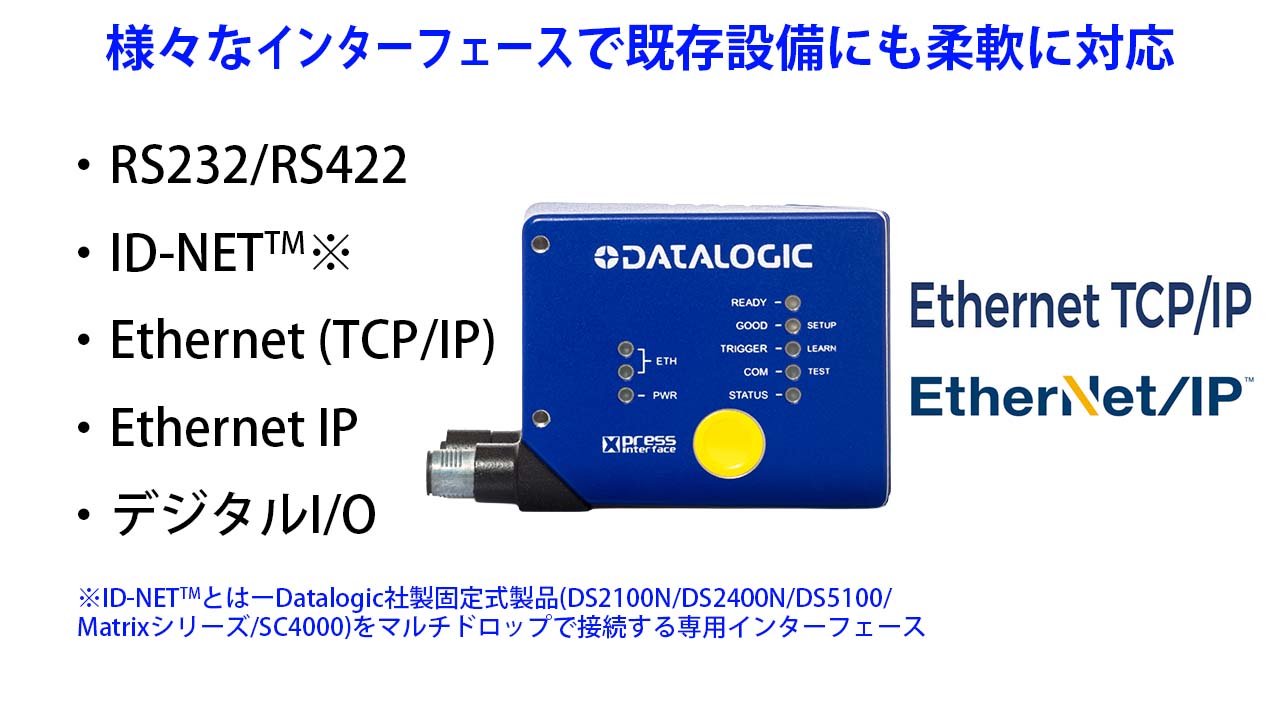

既存設備と簡単接続、将来のライン増設にも柔軟対応
PROFINET、EtherNet/IP、Ethernet TCP/IPに加え、ID-NETにも対応し、多様な設備・PLCとの接続が可能です。ネットワーク構成の自由度が高く、ライン増設やシステム拡張にもスムーズに対応。内蔵スイッチや冗長化構成にも対応しており、安定したライン運用と将来の拡張性を両立します。

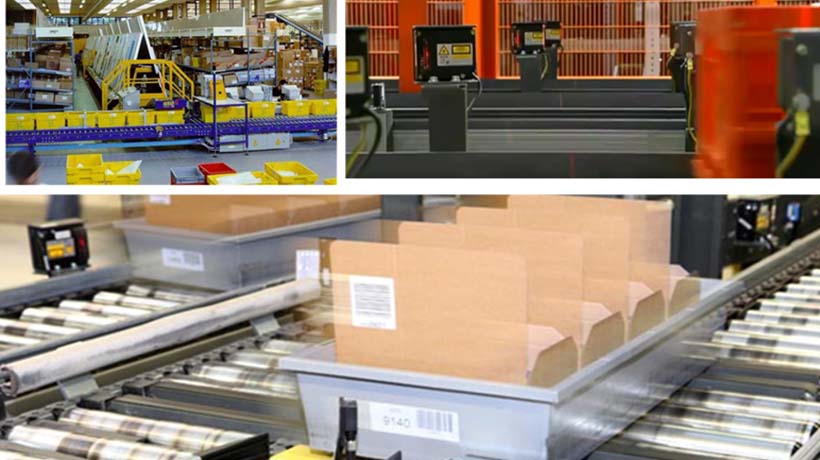

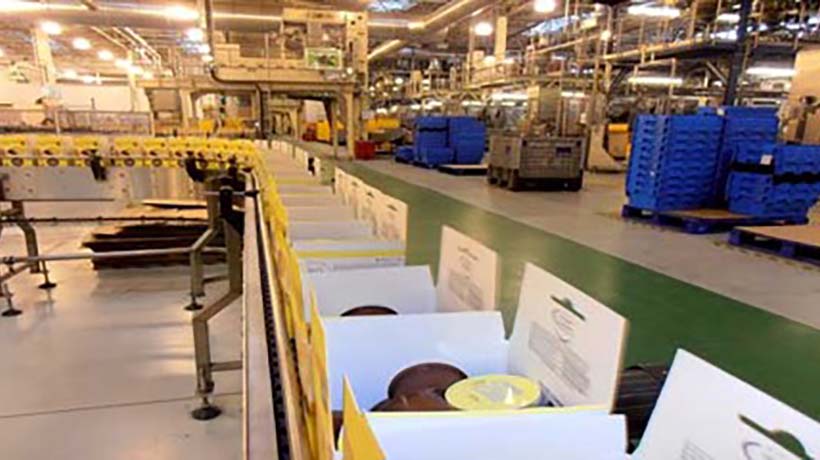

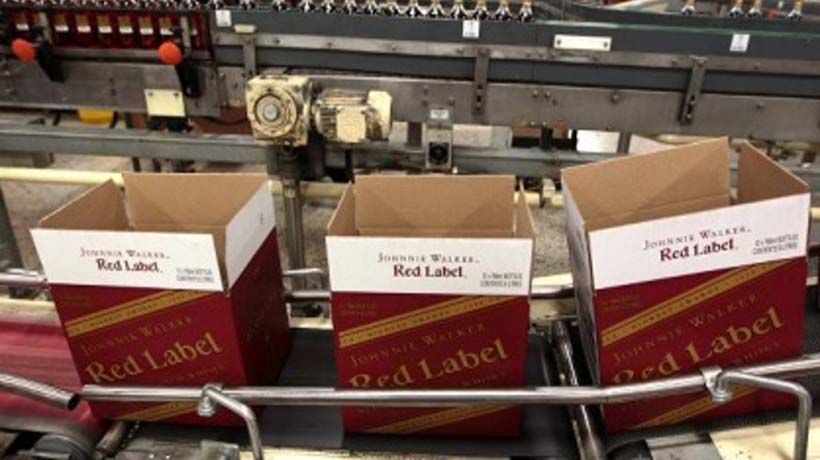

利用シーン
① コンベア上を高速搬送される荷物のバーコードを確実に読取し、物流ラインの処理能力と安定稼働を両立します。
② 自動倉庫やピッキングシステムにおいて、多方向からのバーコード読取を実現し、オペレーション効率を向上。
③ 製造ラインの工程管理で、ラベル品質がばらつく環境でも安定したトレーサビリティを確保します。
④ 装置内部や狭小スペースでの近接読取に対応し、省スペース設備の構築を支援します。
⑤ 印字直後のラベル検査やプリント＆アプライ工程で、読み取り精度と品質管理を強化します。
⑥ PLCや上位システムと連携し、スマートファクトリー化やIoT化を推進するデータ取得基盤として活用できます。
FAQ
Q：低品質や汚れたバーコードでも読み取れますか？
A：はい、ACR（Advanced Code Reconstruction）技術により、汚れ・かすれ・破損したバーコードでもデータを復元し、高い精度で読み取りが可能です。ライン停止の原因となる読取エラーを大幅に低減できます。
Q：狭いスペースにも設置できますか？
A：コンパクト設計に加え、ミラーを活用した近接読取に対応しているため、装置内や奥行きが取れない場所でも設置可能です。レイアウト制約の多い現場でも柔軟に導入できます。
Q：どのような設備やシステムと連携できますか？
A：PROFINETやEtherNet/IPなど主要な産業ネットワークに対応しており、PLCや上位管理システムと簡単に接続できます。既存設備との統合もスムーズに行えます。
Q：高速ラインでも使用できますか？
A：最大1000スキャン/秒の高速処理に対応しており、高速搬送ラインでも安定した読取性能を発揮します。複数バーコードの同時読み取りにも対応し、生産性向上に貢献します。
無料実機貸出サービス
現場での適合性を、まずは無料貸出機でお試しください。
私たちは、導入から安定稼働まで実務に即した体制で伴走いたします。
・現状の課題ヒアリングと運用提案
・スムーズな導入／設定フォロー
・現場での安定稼働へのサポート
貴社の現場最適化を共に実現します。お気軽にお申し込みください。
| 読取コード | JAN/EAN/UPC(アドオンコード含む), ITF, CODE39, CODE93, CODE128/GS1-128, CODABAR(NW7), GS1 DataBar Family, Pharmacode等 |
|---|---|
| マルチラベル読取 | 1同期フェーズで最大10種のコード |
| 最小分解能 | 0.15mm（DS2100N-1XX4) / 0.12mm（DS2100N-2XX4) 0.25mm（DS2400N-0XXX) / 0.25mm（DS2400N-1XXX) 0.35mm（DS2400N-2XXX) |
| 読取深度 | 最大50～310mm(NB:0.5mm) [DS2100N-1X04] 最大45～100mm(NB 0.2mm) [DS2100N-2X04] 最大75～340mm(NB:0.35mm) [DS2400N-0X0X] 最大100～440mm(NB:0.5mm) [DS2400N-1X0X] 最大190～600mm(NB:0.5mm) [DS2400N-2X0X] |
| 読取速度 | 800～1,000スキャン/ 秒 (DS2100N) 600～1,000スキャン/ 秒 (DS2400N) |
| スキャンパターン | リニア, ラスター(距離300mm：18mm幅, 距離600mm：35mm幅) |
| 光源 | 半導体レーザダイオード(630～680nm) |
| レーザクラス | Class II- CDRH |
| アパーチャ | 50° |
| 電源電圧 | DC10~30V |
| 消費電流 | 0.5A～0.17A |
| 通信インターフェース | Main RS232/RS422 (最高115.2K bps) AUX RS232(最高115.2K bps） ID-NET™(最高1M bps) |
| 入出力信号 | 同期信号入力(1点), ベリファイ登録用(1点), プログラマブル出力(2点) |
| パラメータ設定方法 | X-Pressボタン, Geniusユーティリティプログラム, Geniusホストモードプログラム |
| 動作モード | オンライン, シリアルオンライン, ベリファイア, オートマチック, コンティニュアス, テスト |
| 表示 | LED7点 |
| 保護構造 | IP65 |
| 耐振動/耐衝撃 | 1.5mm, 13～55Hz, 各方向2時間 / 30g, 11ms, 各方向3回 |
| 温度/湿度(動作時) | 0～45°/ 90％以下(但し結露無きこと) |
| サイズ | 84×68×34mm(-X2XX) 104X69X38mm(-X3XX : コネクタストレート時) 84X89X38mm (-X3XX : コネクタ90°時) |
| 重量 | 約330g(-X2XX), 約281g(-X3XX) |
-
CAB-DSXX-S
CBX100 用接続ケーブル,1m or 3m or 5m -
CAB-ETH-MXX-JP
Ethernet 接続コネクタケーブル,3m or 5m -
CBX100 ALL IN ONE+BM100
バックアップモジュール付端子台ボックス -
BM100
(CBX100/500/510 用) パラメータバックアップモジュール -
OM2000N
DS2X00N用オシレーティングミラー -
GFC-2000 - 内部取付用105度偏光ミラー
GFC-2100 - 内部取付用90度偏光ミラー -
GFC200 - 近接読取用外部取付85度偏光ミラー
-
カタログ
DS2100/DS2400_リーフレット
製品の特長と仕様、アクセサリの情報をまとめたA4サイズのリーフレットです。
バージョン： PA0073-1
容量：2 MB
形式： PDF -
マニュアル
DS2100Nマニュアル
置方法や配線、接続手順に加え、外形寸法図やインターフェース、読み取り性能や設定方法までを解説した取扱説明
書です。
バージョン： 3.02
容量： 4.4 MB
形式： PDF -
マニュアル
DS2400Nマニュアル
設置方法や配線、接続手順に加え、外形寸法図やインターフェース、読み取り性能や設定方法までを解説した取扱説
明書です。
バージョン： 3.00
容量： 4.3 MB
形式： PDF -
ソフトウェア
Genius 1.16.0_ソフトウェア
データロジック社製の固定式バーコードリーダや産業用スキャナをパソコンで設定・監視・診断するための設定ツー
ル・ユーティリティソフトウェアです。
バージョン： 1.16
容量： 0.92 MB
形式： ZIP
