Matrix220

Matrixシリーズ
小型固定式2次元コードスキャナ

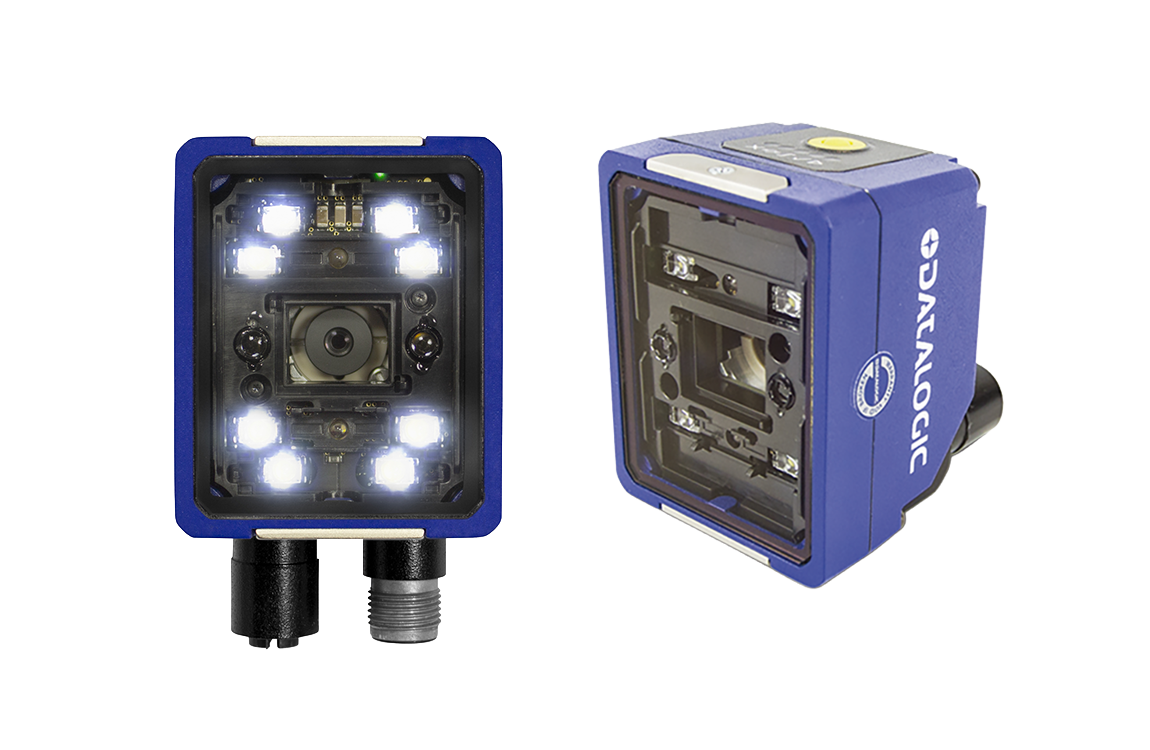

Matrix220

資料請求・価格・見積CONTACT US

無料テスト機貸出PRODUCT RENTAL

1.2Mピクセルの高解像度センサ搭載

1.2Mピクセルの高解像度センサ搭載
白色LED照明で様々な色のコードでも読み取りが可能

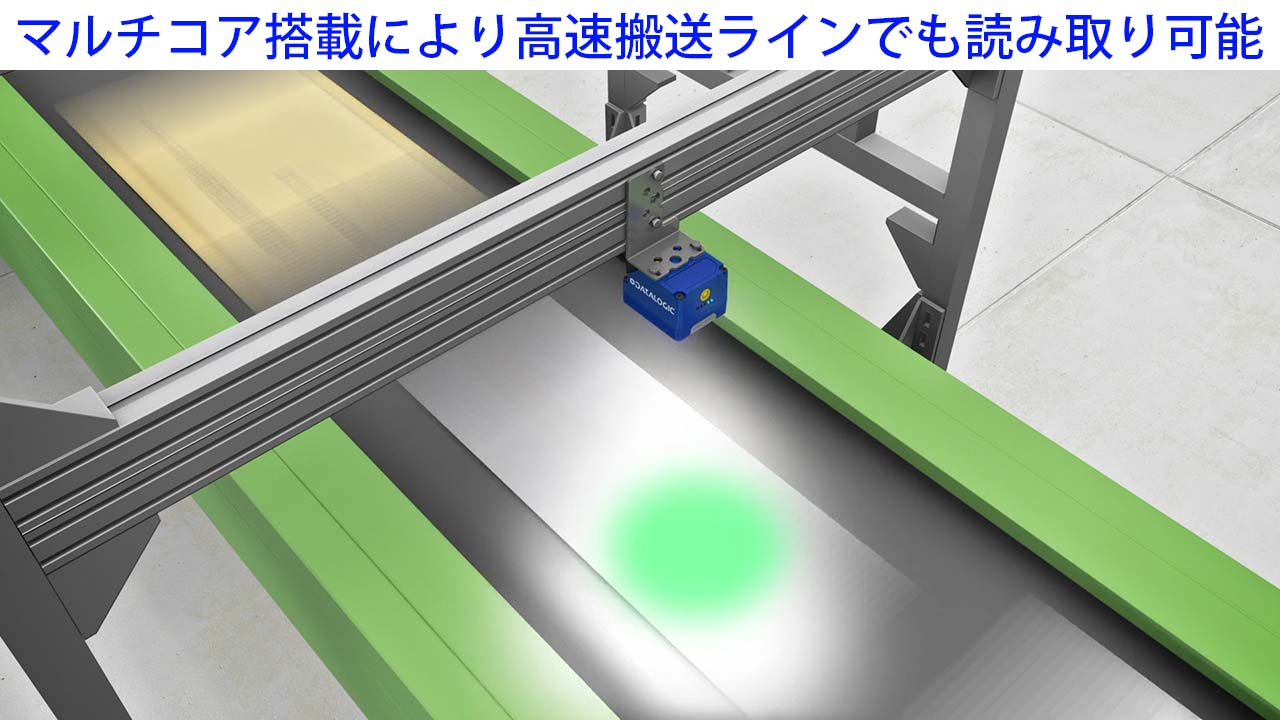

マルチコアで高速画像処理が実現
グリーンスポットで確実な操作を実現

特長
スペック
アクセサリー

ALL-IN-ONE超小型2次元コードスキャナ

用途に合わせて２タイプの照明と２種類の焦点レンズからモデル選択が可能

白色LED照明の標準モデルで7mmレンズ、12mmレンズの電子フォーカス制御を選択可能。
点灯制御が可能な照明ユニット

照明は画像取得に最適な点灯制御が可能。
PoEオプション設定

インターフェースは、ID-Net対応のシリアル/Ethernet内蔵モデルのほかにPoEモデルの2タイプを用意。
超小型のボディにフレキシブルなコネクタ構造で狭いスペースでも設置可能

コネクタ部を回転させることで、ケーブルの方向を簡単に変更が可能。狭いスペースでも最適なケーブルの取り回しで取付が可能です。

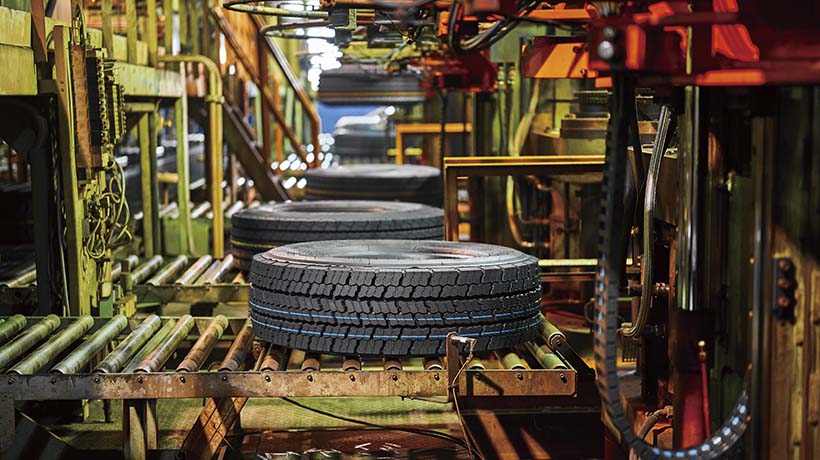

耐硫化水素ガスに適応

タイヤ製造ラインで発生する硫化水素ガスは電子機器の故障の原因となります。Matrix220はISO60068-2-43（接点及び接続部の硫化水素試験方法）に適合した環境で正常に動作する特性を有しております。

読取コード (1D)	ITF, Standard 2 of 5, Matrix 2 of 5, Code128(GS1-128), Code39, EAN/JAN/UPC, Code93, Codabar, Pharmacode, PDF417, Micro PDF417, GS1 DATABAR family, Composite Code
読取コード (2D)	DataMatrix ECC200, QR Code, MicroQR Code, Maxicode, Aztec Code
読取コード (郵便)	Royal Mail, Japan Post, Planet, Postnet, Australia Post, Intelligent Mail, Swedish Post, Kix Code等
最小分解能(2D)	0.127mm
フレームレート	45フレーム/秒
ピッチ角/チルト角	±35° / 0～360°
イメージセンサ	1280x960 (1.2MP) - 1/3” CMOSグローバルシャッター
読取範囲	40mm～400mm (7mmレンズ）40mm～600mm (12mmレンズ)
照明	白色LED
電源電圧	DC10～30V (標準モデル) : DC48V (PoE モデル)
消費電流	0.4A～0.14A (標準モデル) : 0.1A (PoEモデル）
通信インターフェース	RS232/RS422(最大115.2Kbit/s)+Aux RS232, Ethernet (10/100Mbit/s) TCP/IP, UDP, FTP, Ethernet IP, Modbus TCP, SLMP (標準モデル) RS232, Ethernet (10/100Mbit/s) PoE Mode A & B: TCP/IP, UDP, FTP, Ethernet IP, Modbus TCP, SLMP (PoEモデル)
通信モード	Datalogic ID-NET™, パススルー, マスタースレーブ, Ethernet
入出力信号	同期信号入力(2点), プログラマブル出力(3点) [標準モデル] 同期信号入力(1点) [PoEモデル]
パラメータ設定方法	X-PRESSスイッチ, 専用ソフトDL.CODE, ホストモード (シリアル/Ethernet)
表示	LED 7点 (ステータス, 通信, トリガ, 読取確認, Ready, 電源, ネットワーク接続), グリーンスポット, レッドスポット, X-PRESSインターフェース, ウェブ監視インターフェース
保護構造	IP65, IP67(IP67用コネクタ使用時）
耐振動 / 耐衝撃	1.5mm@13～55Hz 各方向2時間 / 30g, 11ms 各方向3回
動作温度/保存温度 / 湿度	0℃～50℃ * / -20℃～70℃ / 90%以下 (但し結露無きこと） * （PoEモデルを含む）初期モデルの動作温度範囲は、-10～50℃になります。
外形寸法(本体のみ)	78mmx47mmx38mm (ESDモデル：78mmx47mmx43mm)
重量	約173g
