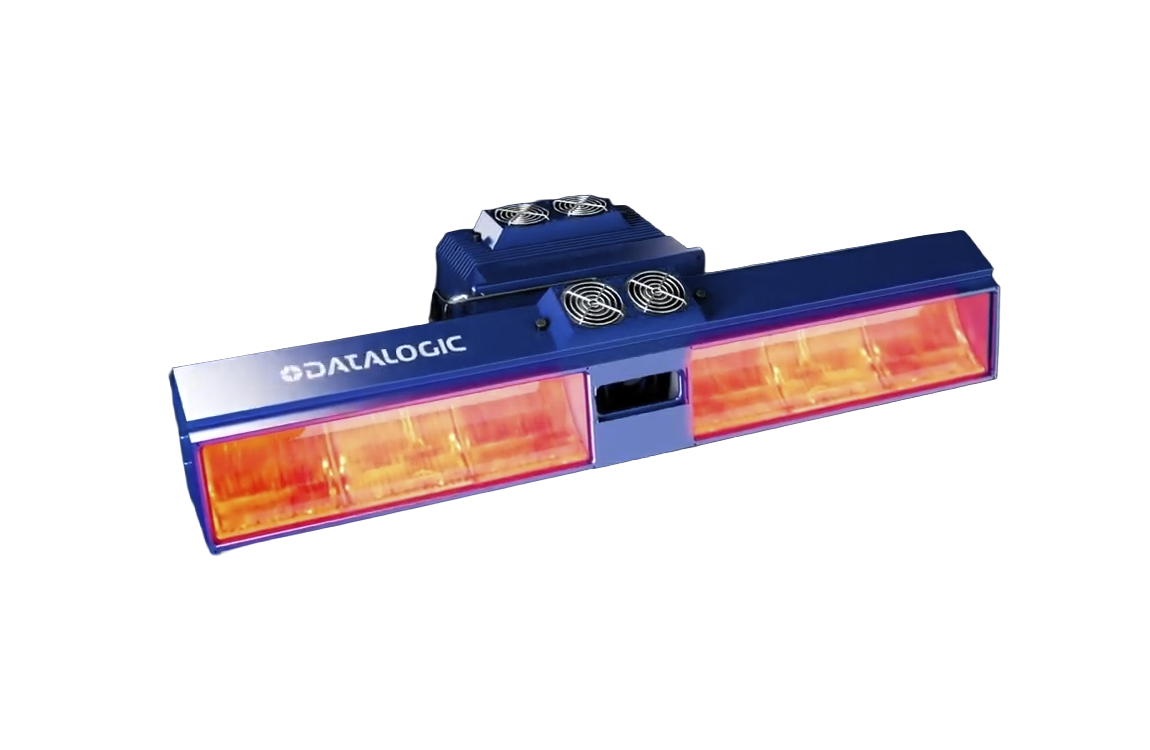

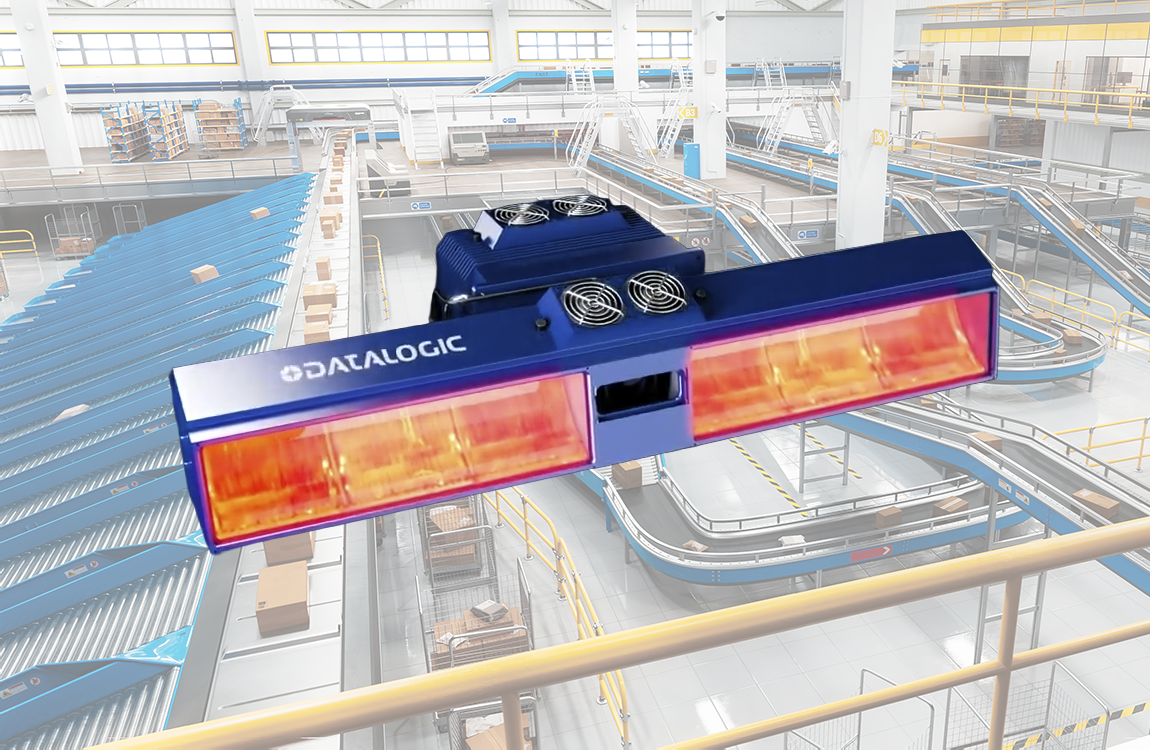

AV7000シリーズ
大型二次元リニアスキャナ
Datalogic/データロジック
AV7000シリーズは、最大1200mm幅のコンベアに対応し、最大2.5m/sの高速搬送環境でも安定した読み取り性能を発揮する8Kラインセンサスキャナです。
多面読み取りにより搬送物のあらゆる方向に付いたコードを確実に認識し、読み取り率を大幅に向上します。
さらに省スペース設計により、設置スペースが限られた現場にも柔軟に導入可能。
物流・流通・製造ラインにおける自動仕分けや検品工程の効率化と省人化を実現する高性能モデルです。
- 特徴
- スペック
- アクセサリー
- ダウンロード

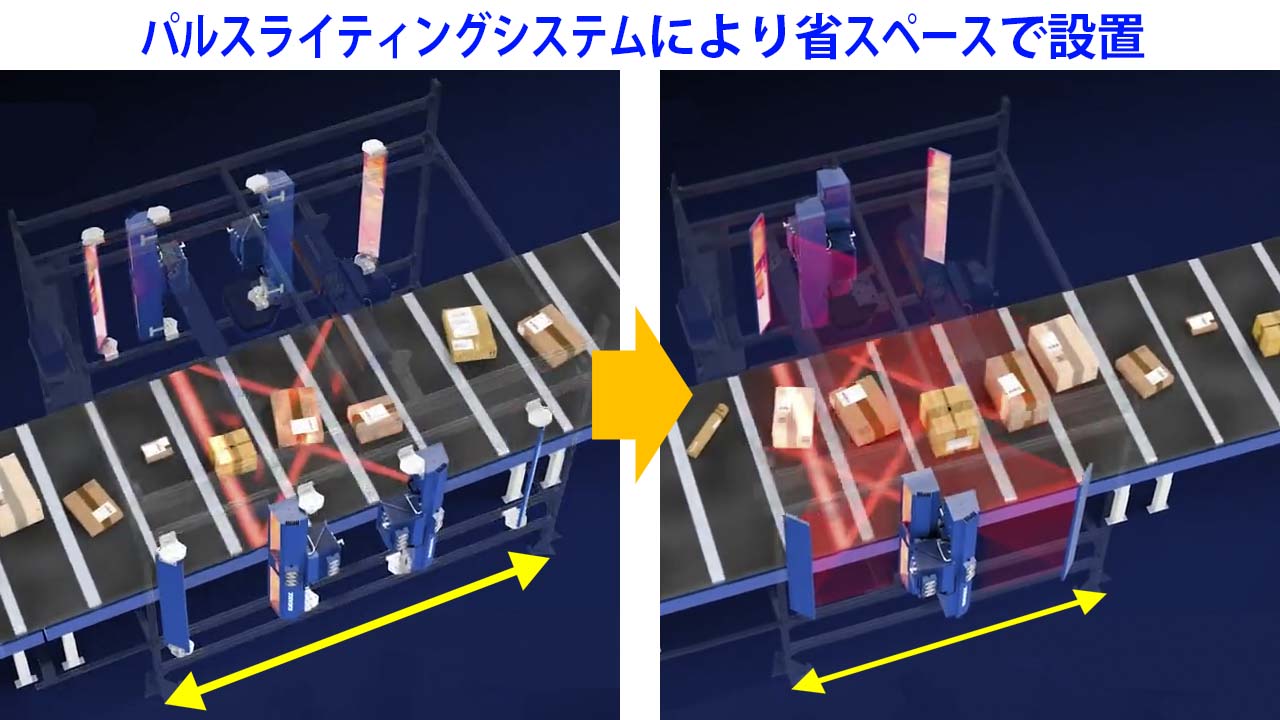

限られたスペースでも多面読み取りを実現し、設備の大型化を防ぐ
特許技術であるパルスライティングシステムにより、複数カメラのビューライン（視野）を重ねた設計が可能です。これにより、従来必要だった長い設置距離や広いスペースを大幅に削減しながら、多面読み取り構成を実現します。狭い現場でも高機能な自動読取ラインを構築でき、設備コストと設置制約の両方を解消します。
パルスライティングシステム（Pulsed Lighting System）とは、画像取得の瞬間だけ照明を点灯させる技術で、複数カメラの干渉を防ぎながら視野を重ねた配置を可能にし、省スペースかつ安定した高速読取を実現する方式です。

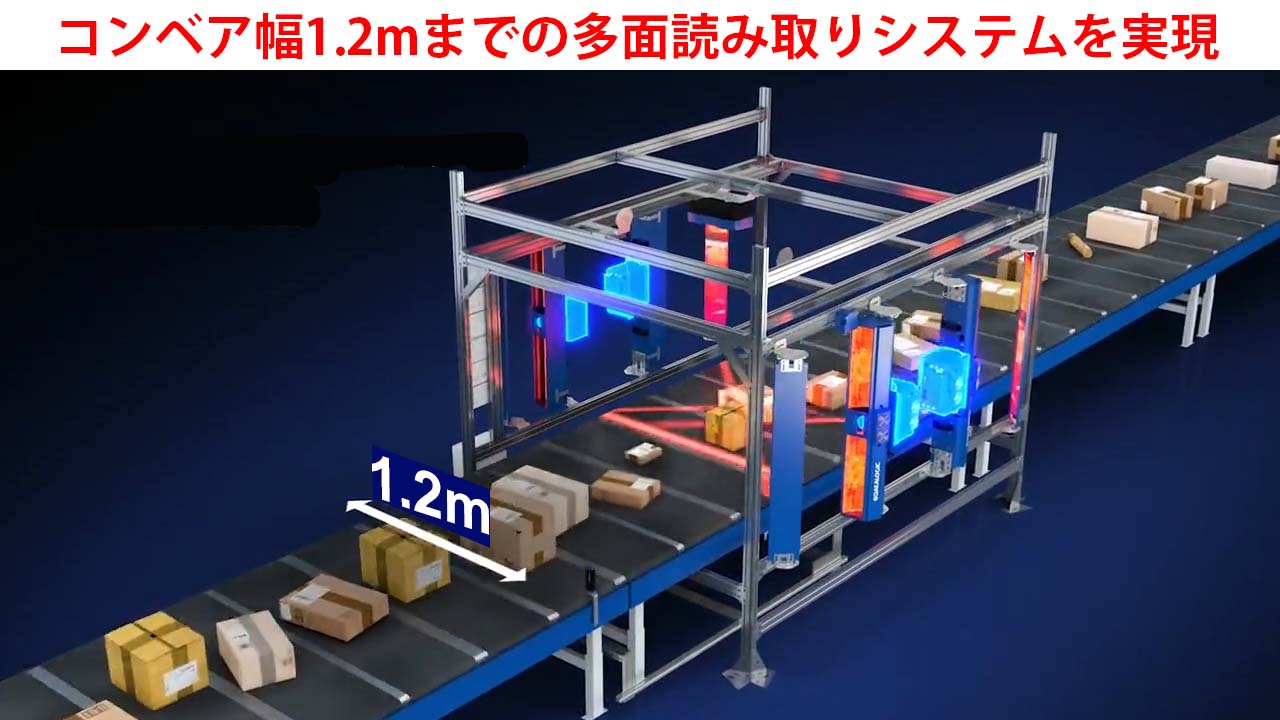

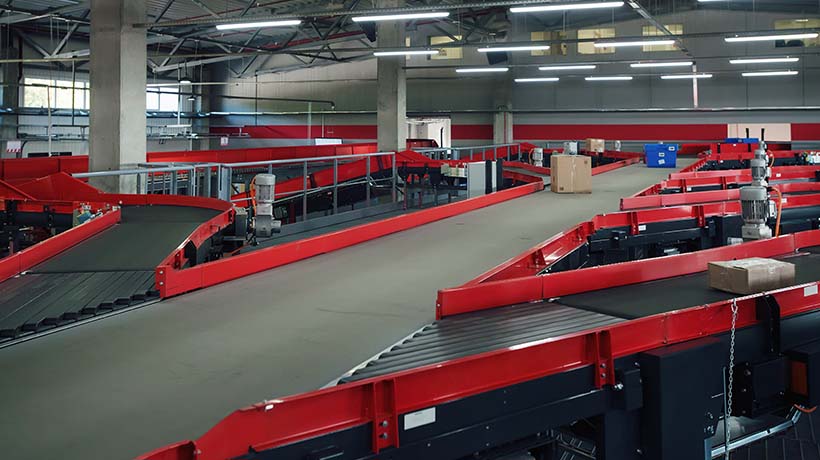

大型荷物も一括処理でき、仕分け効率を最大化
最大1200mm幅コンベアに対応し、大型段ボールや不定形荷物もまとめて読み取りが可能です。広範囲の読取エリアにより、荷物サイズのばらつきを気にせず運用でき、物流ラインの停止や仕分け遅延を防止。大規模物流拠点の生産性向上に貢献します。

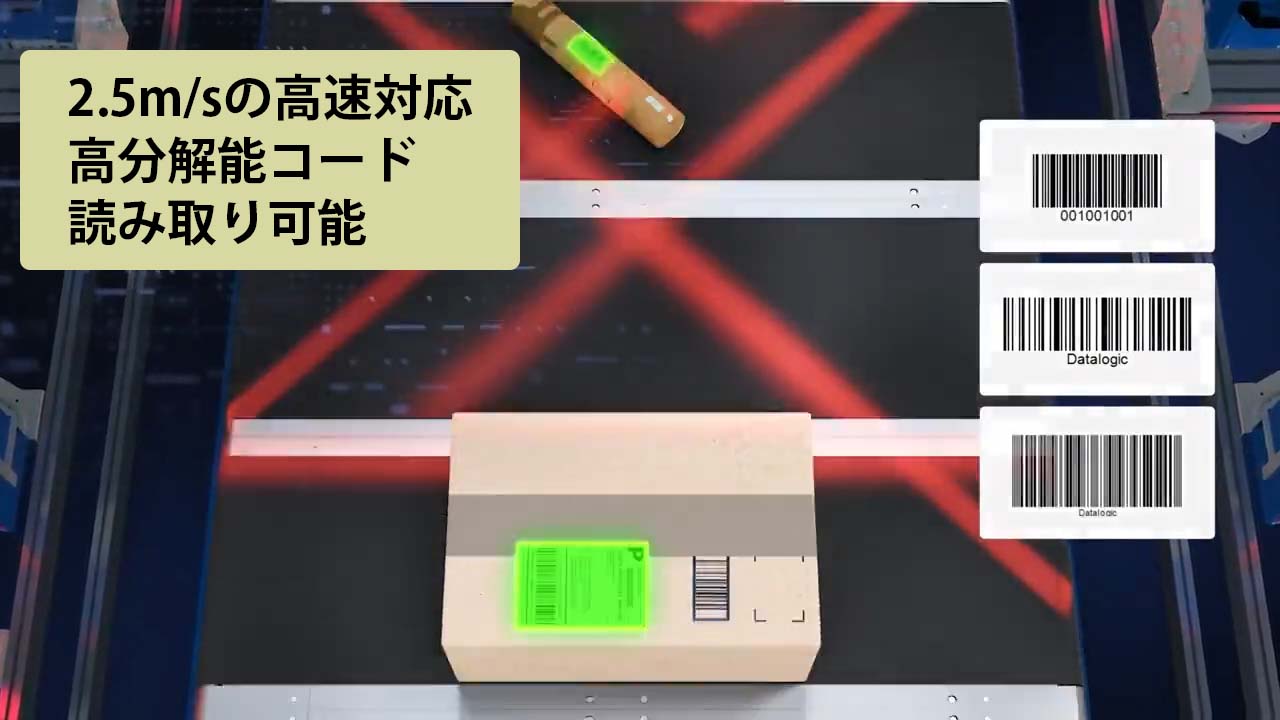

超高速ラインでも読取漏れを防ぎ、処理能力を最大化
最大2.5m/sの高速搬送環境でも安定した読取性能を発揮。高速処理に対応した画像取得とデコード処理により、搬送速度を落とすことなく高い読取率を維持します。結果として再処理の削減とスループットの最大化を両立します。
過酷な現場でも止まらない、高耐久・高信頼設計
唯一の可動部である特許取得のオートフォーカス機構は、50℃環境下で2億8700万回のストレステストをクリア。さらにIP65対応、動作温度0～50℃の高耐環境性能を備え、粉塵・振動・温度変化の厳しい物流・製造現場でも長期間安定稼働します。ダウンタイム削減と保守負担低減に貢献します。
利用シーン
①
狭小スペースの物流ラインで、ビューライン重ね配置により多面読み取りを実現し、設備拡張なしで処理能力を向上。
②

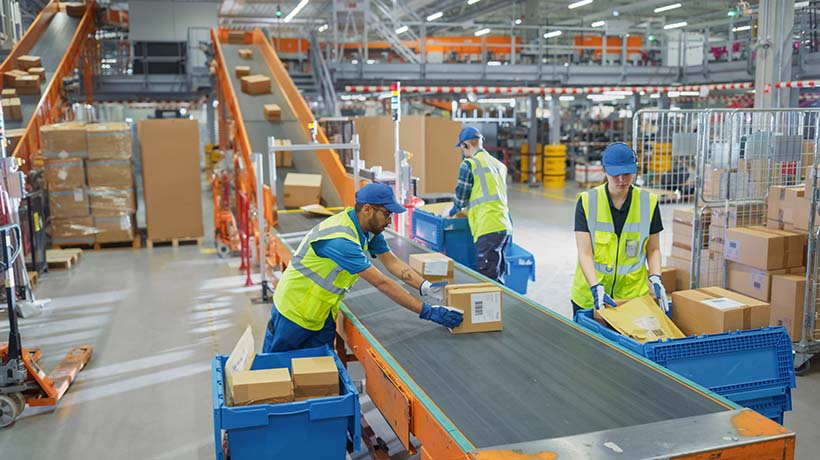

EC物流センターで大型荷物を含む多様なサイズの搬送物を一括読取し、仕分け効率とスループットを最大化。
③

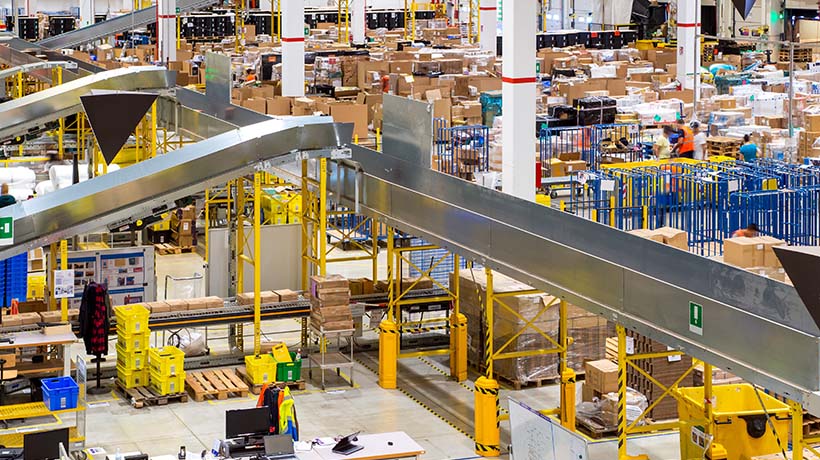

高速仕分けラインで最大2.5m/s搬送でも読取漏れを防ぎ、再処理を削減して安定した運用を実現。
④
製造業の検品工程において過酷な環境下でも安定稼働し、設備停止を防ぎ生産ラインの信頼性を向上。
⑤
既存ラインに後付け導入し、省スペース構成で多面読取を実現、レイアウト変更なしで自動化を推進。
⑥
多様なラベル配置や貼付位置の異なる荷物を処理する物流拠点で、人手による方向調整を不要化。
FAQ
Q：高速コンベアでも本当に読み取りできますか？
A：最大2.5m/sの搬送速度に対応し、高速画像処理と安定したスキャン性能で読取漏れを抑制します。高速ラインでも停止や再処理を減らし、処理能力を維持できます。
Q：どのくらいのサイズの荷物に対応できますか？
A：最大1200mm幅コンベアに対応し、大型段ボールから小物まで幅広い荷物を一括で読み取り可能です。サイズ混在環境でも効率的な処理を実現します。
Q：多面読み取りはどのようなメリットがありますか？
A：荷物の上下・側面など複数面のバーコードを同時に読み取ることで、向きを揃える必要がなくなります。作業工数削減と処理スピード向上に直結します。
Q：バーコード以外の認識・処理にも対応できますか？
A：OCR（文字認識）やビデオコーディングにも対応可能です。バーコードが読めない場合でも、人による遠隔入力や文字認識を組み合わせることで、読取率向上と業務の継続性を確保できます。
無料実機貸出サービス
現場での適合性を、まずは無料貸出機でお試しください。
私たちは、導入から安定稼働まで実務に即した体制で伴走いたします。
・現状の課題ヒアリングと運用提案
・スムーズな導入／設定フォロー
・現場での安定稼働へのサポート
貴社の現場最適化を共に実現します。お気軽にお申し込みください。
| 読取コード(1D/2D/郵便) | 標準的な1D/2Dシンボル全て |
|---|---|
| 最小分解能 | 110～260DPI |
| フレームレート | 最高33KHz |
| 読取角度変更範囲 | 8～45° |
| イメージセンサ | 高速CMOSラインセンサ8192 Pixel |
| 電源電圧 | DC23～26V(照明)、 DC24V±2％(本体) |
| 消費電流 | 4A(本体のみ) 12A(本体+800mm赤色照明) 16.5A(本体+1,150mm赤色照明) |
| 通信インターフェース | Main RS232/RS422全2重 最高115.2 Kbps, 補助 RS232 最高115.2 Kbps(光学的絶縁) Ethernet Gigabit Ethernet TCP/IP 2点(ホスト通信,セットアップ,画像ファイル転送) HMI/コントロールパネル 2ボタン |
| 通信モード | SyncNet Technology |
| 入出力信号 | 同期信号, スピード検知信号 - 入力3点, 出力2点 NPN/PNPオープンコレクタ(光学的絶縁) |
| パラメータ設定方法 | ブラウザーアプリケーション(Linux OS） |
| 表示 | LED 10点(Power,Status,Tach,Trigger,I/O, HOST NET, IMAGE NET, SYNC IN, SYNC OUT, FOCUS NET) [カメラ] LED 4点(Power/Overtemp/FanFail/ LED Fail) [照明] |
| 保護構造 | IP65 |
| 耐振動 / 耐衝撃 | 1.5mm@5～9Hz 各方向2時間 / 15g, 11ms 各方向3回 |
| 動作温度/保存温度 / 湿度 | 0℃～+50℃/ -20℃～+70℃ / 95% (但し結露無きこと） |
| ハウジング素材 | アルミニウムダイキャスト |
| 外形寸法(本体のみ) | 845x416x237mm (AV7000+AI7000-800/AV7000+AI7000-800W) 1150x416x237mm（AV7000+AI7000-1100/AV7000+AI7000-1100W) |
| 重量 | AV7000:11 kg, AI7000-800:12kg, AI7000-1100:15kg |
-

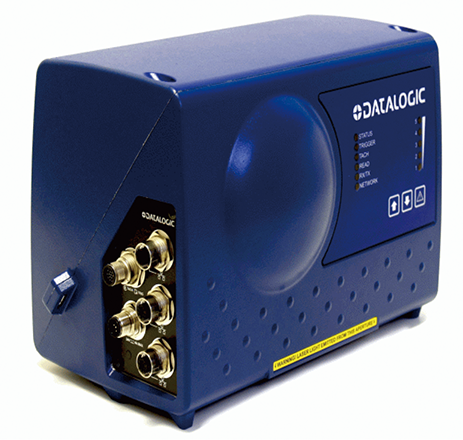

DMS100 - マルチサイド焦点用センサキット
-

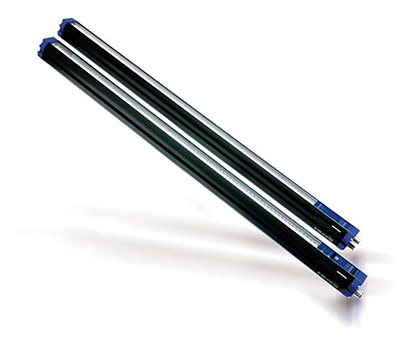

LCC-75XX - 上面焦点用高さセンサキット
-
OEK-2 - 光学式エンコーダキット
