Matrix320-2MPシリーズ
高性能小型カメラスキャナ
Datalogic/データロジック
Matrix320-2MPシリーズは、製造業や物流現場の高速搬送ラインに最適化された、産業用固定式2Dコードリーダです。
2メガピクセルCMOSセンサと最大60フレーム/秒の高速デコードにより、流れるワーク上のバーコードや2次元コードを安定して読み取ります。
リキッドレンズモデルおよびCマウントレンズモデルを用意し、設置距離や読取対象に応じた柔軟な構成が可能です。
14LED／36LEDの内蔵照明、Ethernet対応、IP65/IP67の高い耐環境性能を備え、製造ライン、包装工程、物流・倉庫のトレーサビリティ用途で高い効果を発揮します。
簡単設定を実現するXpress™ボタンとDL.CODE™により、導入・調整もスムーズです。
- 特徴
- スペック
- アクセサリー

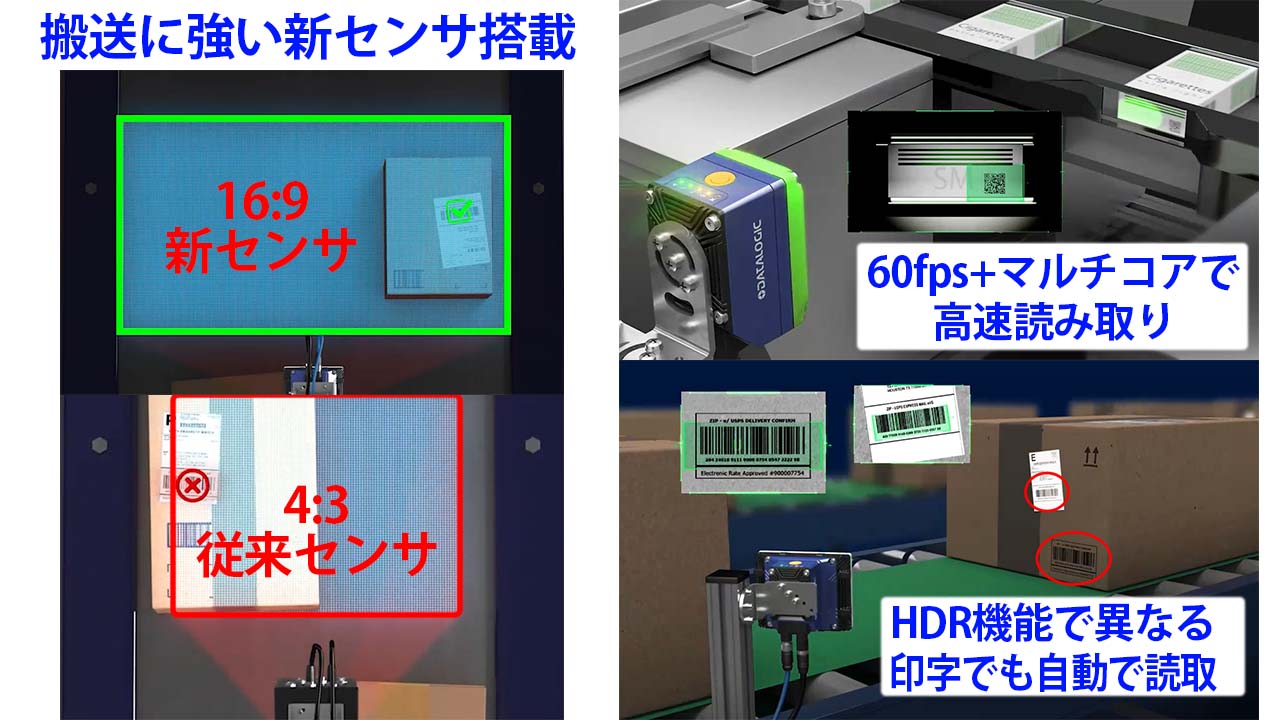

高速ラインでも読み取りミスを減らしたい方へ
Matrix320-2MPシリーズは、最大60fpsの高速読み取り性能を備え、高速搬送ラインでも安定したコード認識を実現します。新設計16:9の撮像センサーにより横方向視野を広く確保し、流れるワークを効率よく捕捉。さらにマルチコアデコードにより複数コードの同時処理を高速化し、HDR機能によって反射・印字濃淡の影響を受けにくい読取を可能にします。
停止できない量産ラインやタクトタイム短縮が求められる工程に最適です。

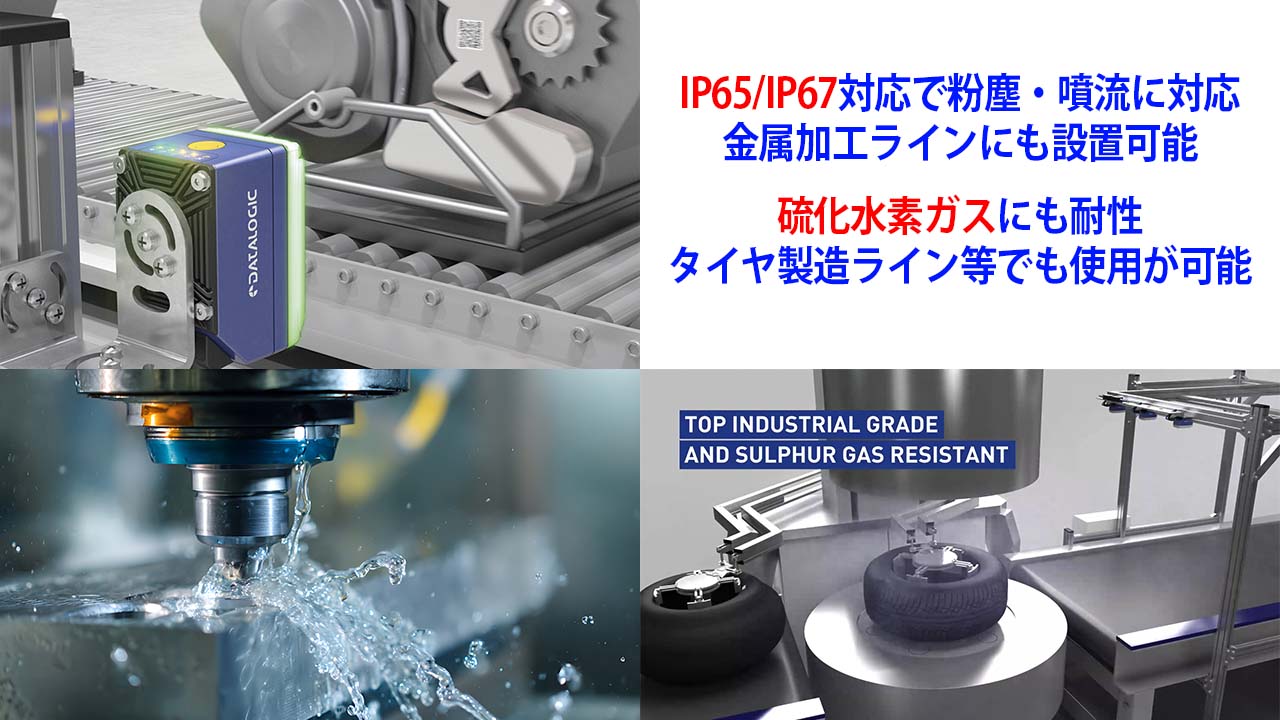

過酷な現場でも安心して長期運用したい方へ
アルミ筐体とIP65／IP67対応の高い保護構造により、粉塵や水滴のある環境でも安定稼働します。
特にリキッドレンズモデルは硫化水素ガス耐性を備え、ISO 60068-2-43に対応。化学物質の影響を受けやすい現場でも、レンズ性能を維持しながら長期間使用できます。
保守頻度や交換コストの低減にも貢献します。

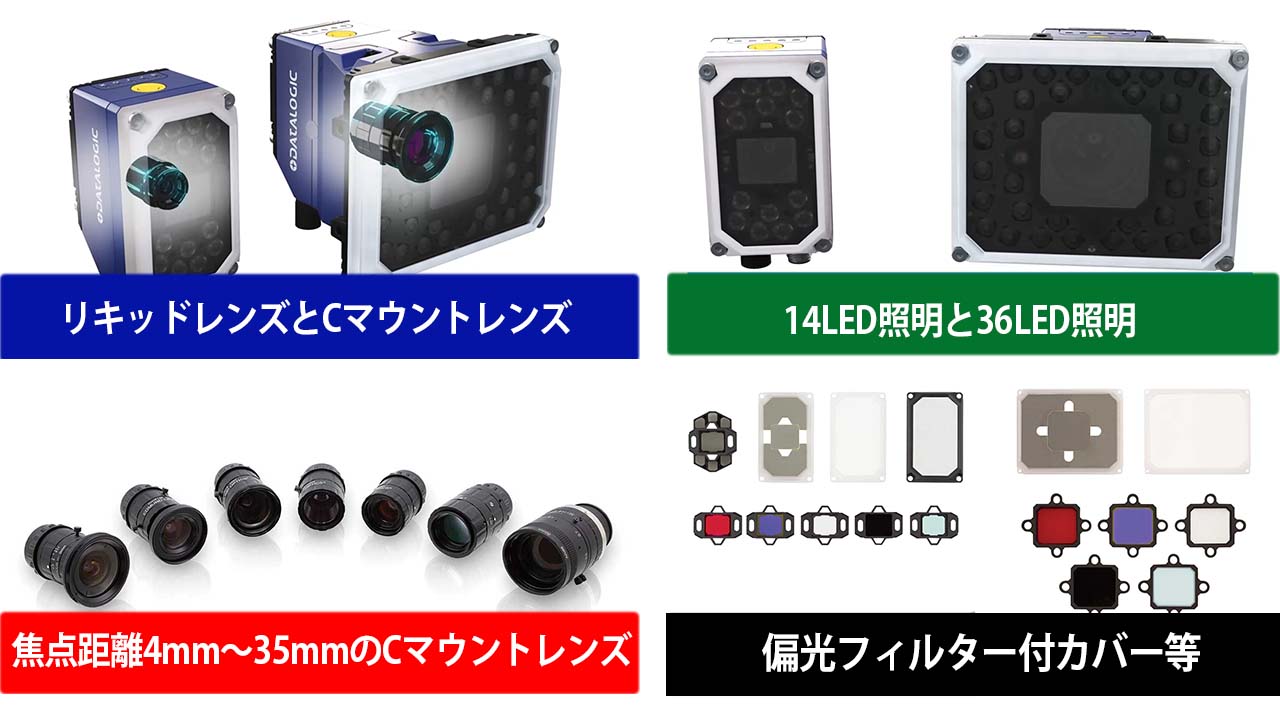

読取対象に合わせて最適な光学構成を選びたい方へ
Matrix320-2MPシリーズは、リキッドレンズ／Cマウントレンズモデルを用意し、用途に応じた柔軟な構成が可能です。照明は14LED／36LED（赤色・白色）から選択でき、Cマウントモデルでは焦点距離4～35mmの多彩なレンズに対応。さらに偏光フィルター付きカバーの選択により、光沢面や反射の強いワークでも安定した読取が可能になります。
読取距離・ワーク材質・表面状態に応じた最適構成を実現します。

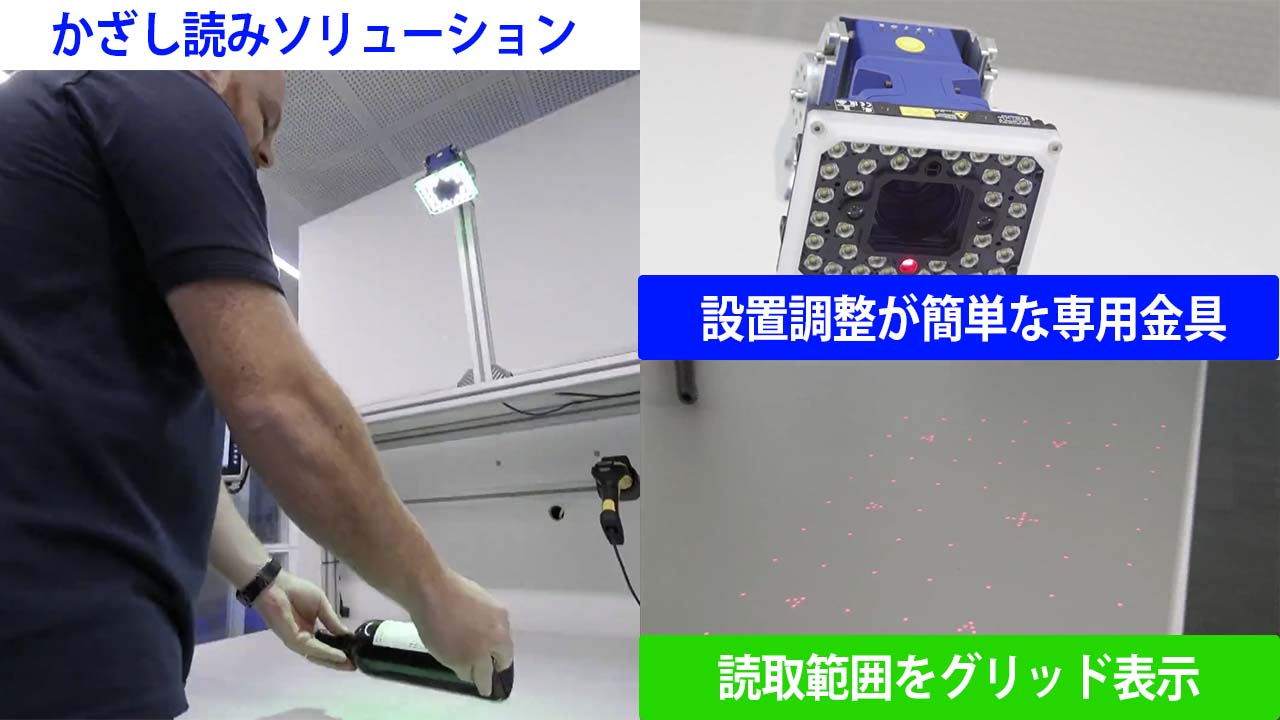

かざし読みで設置調整・運用を簡単にしたい方へ
Cマウントレンズモデルでは、特定照明を使用することで読取エリアをグリッド表示できます。この機能により、実際の読取範囲を目視で確認しながら調整でき、かざして確認する「かざし読み」用途に最適。設置時の位置決めや再調整作業を効率化し、立ち上げ時間や停止時間の短縮に貢献します。
かざし読みとは、読取対象をスキャナの前に「かざす」ことで、読取位置、読取範囲、実際に反応しているエリアを直感的に確認しながら運用する方法です。
利用シーン

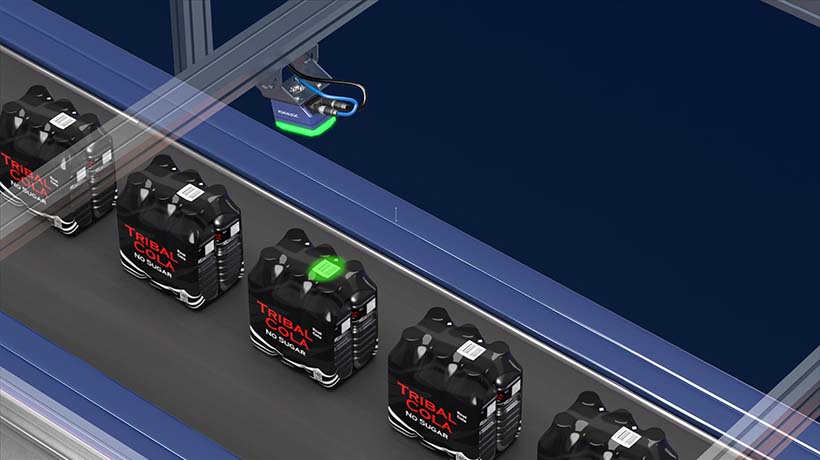

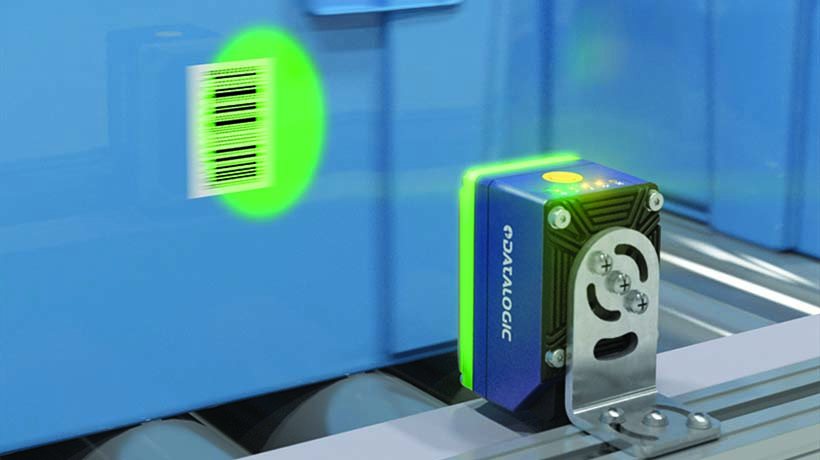

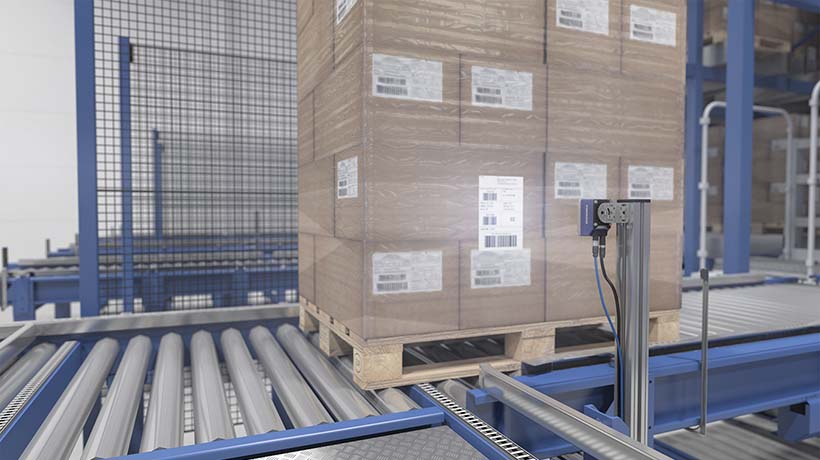

① 高速コンベアで流れる製品のバーコードや2次元コードを、停止させることなく確実に読み取りたい量産製造ライン。
② タクトタイムが短く、複数コードを同時に処理する必要がある自動組立・包装工程での固定読取用途。
③ 硫化水素ガスなどが発生する可能性のある環境で、長期的な安定稼働と耐久性が求められる製造現場。
④ 読取距離やワークサイズが工程ごとに異なり、レンズや照明を最適に選定したい装置メーカー・システム構築。
⑤ 設置調整や再立ち上げを短時間で行い、生産停止時間を最小限に抑えたい自動化設備。
⑥ 読取対象をスキャナ前にかざしながら、その場で読取範囲と反応を確認するかざし読み運用。作業者が直感的に扱え、日常運用での確認や判定をスムーズに実施。
FAQ
Q. Matrix320-2MPは高速ラインでも使えますか？
A. はい。最大60fpsの高速処理、新設計16:9センサー、マルチコアデコードにより、高速搬送ラインでも安定した読み取りが可能です。
Q. リキッドレンズモデルとCマウントモデルの違いは？
A. リキッドレンズは自動焦点調整で調整工数を削減できます。Cマウントはレンズ選択の自由度が高く、用途に応じた最適構成が可能です。
Q. 過酷な環境での耐久性は問題ありませんか？
A. IP65/IP67に対応し、リキッドレンズモデルは硫化水素ガス耐性（ISO60068-2-43）を備え、長期運用に適しています。
Q. 設置や調整は専門知識が必要ですか？
A. Xpress™ボタンによる自動設定や、Cマウントモデルのグリッド表示機能により、短時間で直感的な調整が可能です。
無料実機貸出サービス
現場での適合性を、まずは無料貸出機でお試しください。
私たちは、導入から安定稼働まで実務に即した体制で伴走いたします。
・現状の課題ヒアリングと運用提案
・スムーズな導入／設定フォロー
・現場での安定稼働へのサポート
貴社の現場最適化を共に実現します。お気軽にお申し込みください。
| 電源電圧 | 24VDC±10% |
|---|---|
| 消費電流(照明含む) | 1A max. |
| シリアルインターフェース | MAIN:(RS232/RS422;2,400～115,200bps), AUX:(RS232;2,400～115,200bps) |
| 内部ネットワーク | ID-NET™(最高1Mbps) |
| 通信インターフェース | Ethernet TCP/IP, UDP, FTP, EtherNet/IP, Modbus TCP, PROFINET-IO, SLMP-(10M/100M/1,000M bit/s) |
| 入出力信号 | 同期信号入力(1点), プログラマブル入力(1点), プログラマブル出力(3点) |
| 温度特性、湿度 | 動作温度: 0℃～45℃/保存温度: -20℃～70℃、90%以下(但し結露なきこと) |
| 耐振動 | 14 mm@2 to 10 Hz; 1.5 mm@13 to 55 Hz; 2g@70 to 500 Hz; 各方向2時間 |
| 耐衝撃 | 30g; 11ms; 各方向3回 |
| 筐体材質、保護構造 | アルミニウム、IP65 |
| 外形寸法、重量 | 109x54x56mm、380g(14LED-コネクタ0°) / 116x126x70mm、660g(36LED-コネクタ0°) |
| バーコード | Code128(GS1-128); Code39(スタンダードとフルASCII); Code32; MSI; Standard 2of5; Matrix 2of5; Interleaved 2of5; Codabar; Code 93; Pharmacode; EAN-8/13-UPC-A/E(Addon2 and Addon5を含む); GS1 DataBarファミリー; PDF417(スタンダードとマイクロPDF417) |
| 2Dコード | DataMatrix ECC200(スタンダード; GS1とダイレクトマーキング); QR Code(スタンダードとダイレクトマーキング); MicroQR Code; Maxicode; Aztec Code |
| ポスタルコード | Australia Post;Royal Mail 4 State Customer;Kix Code;Japan Post;PLANET;POSTNET;POSTNET (+BB); Intelligent Mail |
| 動作モード | Continuous, One Shot, Phase Mode, PackTrack™ |
| パラメータ設定方法 | 本体とEthernet接続で専用ソフト-DL.Codeにより設定 |
| センサタイプ | CMOSタイプ, 2.0メガピクセル(1,920 X 1,080) |
| フレーム速度 | 最高60フレーム/秒 |
| 光学レンズ | 6mm焦点リキッドレンズ、9mm焦点リキッドレンズ、16mm焦点リキッドレンズ |
| 照明 | 内蔵LED照明(14LED/36LED-赤色/白色) |
| 照準システム | 赤色レーザビーム |
| 表示 | Ready, Good, Trigger, Com, Status, (Ethernet Network),Good Read(Green Spot) |
-
CBXxxx - 端子台接続BOX
-
カバー(左:Polarizer14L)(右:Standard 14L)
-
カバー(左:Polarizer36L)(右:Standard 36L)
-
YAGフィルター(左:Yag 14L)(右:Yag 36L)
